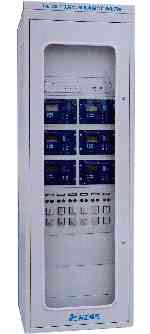

鐵路變/配電所綜合自動化系統 型號：TJK-2000T
產品簡介
TJK-2000T鐵路變配電所（簡稱TJK-2000T）是采用現代計算機監控、通信及網絡技術為鐵路變/配電所運行特點設計的新一代綜合自動化系統。TJK系列鐵路變配電所綜合自動化系統通過了省級鑒定，已在全國鐵路局近百個變/配電所投入運行，受到了用戶的廣泛好評。
功能特點
系統采用分布、分層式結構。微機保護監控裝置采用面向一次設備的單元化設計，可組屏安裝，亦可分散安裝到設備間隔的開關柜上。
變電所層采用通信處理機向上級調度主站轉發保護監控裝置數據�？膳鋫洚�(dāng)?shù)乇O(jiān)控系統，完成所內電氣設備實時監控及運行管理。
通信處理機與調度主站之間支持RS-232與數據網路通信接口；通信處理機與間隔層保護監控裝置之間支持RS-232、現場總線（LonWorks）以及以太網（Ethernet）通信方式。通信介質可采用屏蔽雙絞線或光纖。
間隔層保護監控裝置采用實時多任務操作系統（RTOS）、數字信號處理芯片（DSP）、大規�，F(xiàn)場可編程邏輯陣列（FPGA）等現代嵌入式系統技術，實現了間隔層保護、控制、監視、測量、故障錄波、通信功能的完美結合，避免了重復配置，簡化了二次接線。
專為鐵路用戶量身訂做的貫通/自閉線路保護監控裝置、調壓器控制及保護監控裝置、母聯備自投及保護監控裝置適合鐵路電力系統運行特點與操作控制習慣。
具有完善的保護監控功能。除常規的保護監控功能外，還具有故障錄波、短路故障測距、小電流接地選線、斷路器在線監測等功能，并可選配行波測距功能，精確測定貫通/自閉線路相間短路及接地故障點位置。
可靠性高，保護監控裝置具有完善抗干擾措施，通過了嚴酷等級為Ⅳ級（IEC6100-4標準）的電磁兼容試驗。
安裝維護方便，裝置的人機界面友好，操作方便，設計有專用的維護通信口（RS-232），可在當?shù)亟尤牍P記本電腦或臺式PC機在線下載、更換應用程序，避免了取出CPU插件更換或重寫程序存儲芯片。
技術指標
額定參數
直流電源電壓：220V或110V，允許偏差 -20%～+10%，紋波系數不大于5%。
額定交流輸入電壓：100V；過載能力：200%連續，250%持續10秒。
額定交流輸入電流：1A、5A（訂貨時注明）；過載能力400%連續，2000%持續3秒。
額定直流輸入：-30V～＋30V電壓或20mA電流，飛電容隔離。
功耗
整機功耗：不大于20W（？應該是更低一些）
交流電壓回路：額定電壓時不大于0.5VA/相
交流電流回路：額定電流時不大于0.8VA/相
保護參數
電流速斷保護動作時間不大于30ms，中間繼電器發出跳閘信號時間不大于40 ms。
變壓器差動電流速斷保護動作時間不大于20ms，中間繼電器發出跳閘信號時間不大于 30 ms。
模擬量測量
A/D轉換分辨率：16位
采樣頻率: 64點/周波
模擬量測量精度：0.5%
開關量輸入/輸出
8路光電隔離）的開關量輸入，耐壓1500VDC。
開關量輸入類型：接點狀態（無源），SOE，或電度脈沖量
事件分辨率（SOE）：1ms或4ms可選
2路繼電器輸出，4路光耦輸出。
開關量輸出容量：繼電器輸出220VDC/5A，光耦輸出24VDC/20mA。
絕緣性能
絕緣電阻：不小于500MΩ
絕緣強度：開關量輸入回路電壓為500V、其他回路對地以及回路之間電壓為2000V，持續1分鐘的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
耐沖擊電壓性能：裝置的開關量輸入回路對地能承受1kV，其他回路對地以及回路之間能承受5kV的1.2/50?s的標準雷電波的短時沖擊電壓試驗。
抗電磁干擾性能
脈沖群干擾試驗：裝置能承受GB/T 14598.13-1998 中3.1.1規定的嚴酷等級為Ⅲ級1MHz和100kHz脈沖群干擾。(IV級)
靜電放電干擾試驗：裝置能承受GB/T 14598.14-1998 中4.2規定的嚴酷等級為Ⅳ級的靜電放電試驗。
輻射電磁場干擾試驗： 裝置能承受GB/T 14598.9-1995 中4.1.1規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。( IV級)
快速瞬變干擾試驗：裝置能承受GB/T 14598.10-1996 中4.1規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。( IV級)
浪涌（沖擊）干擾試驗：裝置能承受GB/T 7261-2000中25.5規定的嚴酷等級為III級的浪涌（沖擊）干擾試驗。( IV級)
環境條件
裝置能承受GB/T 9568-2000中規定的嚴酷等級為Ⅰ級的振動響應能力試驗和振動耐久能力試驗、沖擊響應能力試驗和沖擊耐久能力試驗、碰撞能力試驗。
工作溫度：-10～＋55 ℃；貯存溫度：-25～＋70 ℃。
機箱尺寸
XBJ-200T等線路、電容器、母聯、調壓器等保護監控裝置：4U，19/2″標準機箱。
BBJ-200（100）變壓器差動保護、高壓側后備保護：4U,19"機箱。
