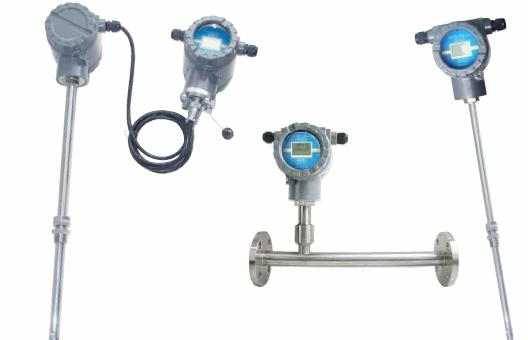

熱式流量計                                  型號：Sunnylee

一：功能特點

 　 1、可直接測量質量流量，以滿足用戶的測控要求；

 　 2、適用于各種管徑的測量；

 　 3、量程比1000：1，對低流量敏感，壓力損耗低；

 　 4、過程溫度達950℉（510℃）；

 　 5、操作壓力0-1000PSIG（69bar）；

 　 6、所有產品均采用無活動部件設計，不會造成傳感器堵塞；

 　 7、傳感器可自由選擇單點/多點，滿足不同的適用要求及高精度測量；

 　 8、變送單元可選擇分體或一體化安裝，傳感器可選擇插入或在線式安裝；

 　 9、模塊化電子結構設計，從而保證產品的自由升級和更新；

 　 10、電子線路具有自動溫檢功能，可根據介質溫度自動修正；

二：應用場所

 　  空氣、壓縮空氣、混合空氣、氧氣、氮?dú)�、氫氣、天然氣、沼氣、高爐煤氣、瓦斯氣等氣體；

三： 熱式氣體質量流量計兩種原理

  　 熱式質量流量計是基于熱擴散原理來測量流量的。該流量計有兩種設計方法；一是恒功率；二是恒溫差。
  　 熱式流量計的測量傳感器有兩個探針（高精度RTD），其中一只是參考點，用來測量流體的溫度t1；另一只是加熱源，用來充當熱源t2 。它們置于流體中，這兩個探針元件之間產生溫度差△T。在無流量時，△T最大，隨著流量Q的增加，熱源的熱量被帶走，t2溫度下降，△T會減小，我們可用以下表達式（1）表示
         P/△T=a+b*（Q）m      （1）
式中P—為電子模塊為加熱源提供的功率；△T—為加熱源與參考點之間的溫差；b是與所測氣體物性如熱導率、比熱容、粘度等有關的系數，如果氣體成分和物性恒定則視為常數。a則是與實際流動有關的常數、m—為指數系數；Q—為流體的質量流量。從式（1）我們可以看出，實現流量測量有兩種方法：P固定就是恒功率法；△T固定就是恒溫差法。
 　  恒溫差法特點：小量程段特靈敏，線性好，反應速度也快.（圖1）
 　  恒功率法特點：大量程段線性好，適合高溫、高濕環境。（圖2）

二：應用場所

 　  空氣、壓縮空氣、混合空氣、氧氣、氮?dú)�、氫氣、天然氣、沼氣、高爐煤氣、瓦斯氣等氣體；

三： 熱式氣體質量流量計兩種原理

  　 熱式質量流量計是基于熱擴散原理來測量流量的。該流量計有兩種設計方法；一是恒功率；二是恒溫差。
  　 熱式流量計的測量傳感器有兩個探針（高精度RTD），其中一只是參考點，用來測量流體的溫度t1；另一只是加熱源，用來充當熱源t2 。它們置于流體中，這兩個探針元件之間產生溫度差△T。在無流量時，△T最大，隨著流量Q的增加，熱源的熱量被帶走，t2溫度下降，△T會減小，我們可用以下表達式（1）表示
         P/△T=a+b*（Q）m      （1）
式中P—為電子模塊為加熱源提供的功率；△T—為加熱源與參考點之間的溫差；b是與所測氣體物性如熱導率、比熱容、粘度等有關的系數，如果氣體成分和物性恒定則視為常數。a則是與實際流動有關的常數、m—為指數系數；Q—為流體的質量流量。從式（1）我們可以看出，實現流量測量有兩種方法：P固定就是恒功率法；△T固定就是恒溫差法。
 　  恒溫差法特點：小量程段特靈敏，線性好，反應速度也快.（圖1）
 　  恒功率法特點：大量程段線性好，適合高溫、高濕環境。（圖2）

       STN2系列流量計會根據不同的應用場所而選擇其中的一種方式。

四：技術指標

 　  測量范圍：0--120m/s（20℃，101.33KPa）
 　  準確度：±1%的讀數±0.5%滿量程
 　  重復性：0.2%滿量程
 　  環境溫度范圍：-40℃--85℃(無顯示); :-30 ℃--70℃(有顯示); 濕度小于90%RH
 　  介質溫度范圍：
 　  -40℃-100℃；0℃-200℃；0℃-450℃；0-510℃
 　  模擬量輸出：流量：4-20mADC；溫度：4-20mADC
 　  典型響應時間：1秒
 　  溫度系數：0.05%/℃
 　  累積脈沖量輸出
 　  鍵入12段非線性修正，內置10段非線性修正
 　  通訊：串口輸出RS232/RS485/RS422
 　  上下限輸出繼電器  2A/220VAC
 　  四位瞬時流量顯示，六位累積流量輸出
 　  大屏幕8位LCD顯示
 　  過程壓力：<2MPa
 　  過程連接：法蘭/鎖緊裝置/球閥連接
 　  本安、隔爆

五：儀表電氣接法及按鍵位置定義

E：大地  　   　  　  　  　  　  　   Flow：流量信號輸出（4-20mA）正 AGND：信號模擬地  　  　  　  　    Temp：溫度信號輸出（4-20mA）負 L：交流供電的火線  　  　 　     　  　 N：交流供電的相線

按鍵定義： SET：設置鍵， 按下此鍵，可進入設定主菜單，確認鍵。 INC： 加1鍵；在測量模式時，可做瀏覽鍵；在設置模式中，可在同級菜單中實現菜單的循環。 DEC： 減1鍵；在測量模式時，可做瀏覽鍵；在設置模式中，可在同級菜單中實現菜單的循環； ENT：  移位鍵；進入子菜單鍵；返回主菜單鍵 注：儀表本身具有背光功能（每次按鍵時，背光（藍光）點亮，適宜在夜間觀察儀表的工作情況）。
