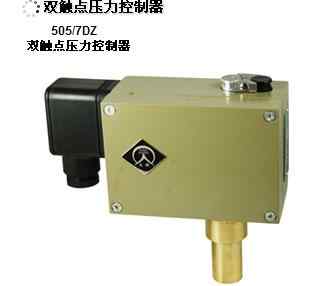

雙觸點壓力控制器 型號：505 7DZ
產品說明
控制器采用無泄露活塞式傳感器�？捎糜诤挽F的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油，水油乳蝕液及潤滑性能良好的中性液體介質。控制器的設定值可調，其調節范圍0.3...23MPa。
主要技術性能
1、工作粘度：〈1×10-3m2/S
2、開關元件：微動開關
3、外殼防護等級：IP54
4、環境溫度：-40～50℃
5、介質溫度：0℃～120℃
6、安裝位置：壓力接口垂直向下（允許傾斜15℃）
7、抗振性能：MAX20m/S2
8、重復性誤差：S2.5%
9、同步性誤差：S0.5%（指切換值的同步誤差*2）
10、觸點容量：AC 220V 6A（阻性）600A
規格
切換差不可調
| 設定值調節范圍MPa | 切換差不大于 | 最大允許壓力*1 MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量Kg | 外型尺寸圖號 | 訂貨號 | ||
| 設定范圍下限MPa | 設定范圍上限MPa | 外殼 | 活塞 | |||||||
| 0.3…4 0.5…6.3 0.5…10 0.5…16 | 0.8 0.9 | 1.5 2 2.5 3 | 30 | 20 | 黃銅 | 丁晴橡膠帶槽密封圈 | G1/4” | 1.2 | 01 | 0816508 0816608 0816708 0816808 |
| 1…23 | 1.5 | 4 | 30 | 30 | 丁晴橡膠“O”帶槽密封圈 | 1.2 | 02 | 0816908 | ||
注：*1）、在實際工作中，即使短暫的壓力峰值，也不允許超過此值.
*2）、要求上切換值同步，應在訂貨中注明。
控制器的選用和安裝說明（詳見控制器設定值的調整）
附件
可供選用附件目錄編號：0574767，574772，0574773
