應用：
DOPS是epro公司研制開發的新一代數字式三取二轉速測量系統，由三塊MMS6350模塊和背面的MMS6351主板構成。每個MMS6350模塊分別采集一個脈沖傳感器的信號，系統通過微處理器對所有通道的脈沖輸入及輸出信號進行比較后，采用了三取二邏輯報警輸出，最大限度地提高了機組運行的安全性。本系統適用于所有旋轉機械的超速保護。
技術參數：
信號輸入: 開路和短路保護 。
電壓輸入范圍: 0...27.3 V / 最大 0...30 V dc
輸入阻抗: > 100 kΩ
頻率范圍: 0...16 kHz (-3dB) ±20%
允許負載: > 1 MΩ
內阻: 10 kΩ 。
傳感器供電: 與系統電壓和供電電壓之間電隔離，開路和短路保護。
供電電壓: 26.75 V dc
供電電流： 35 mA 。
測量范圍: 輸入信號頻率0...20 kHz
最大轉速: 65.535 rpm 。
控制輸入：二進制輸入，用于報警禁止、報警保持的復位。
信號輸出:
每個MMS6350模塊有兩路0/4...20 mA 電流輸出，與轉速成正比。
精度：0.1% 。
一路TTL輸出，開路和短路保護。
傳感器信號緩沖輸出：前面板SMB接口輸出，開路和短路保護。
二進制輸出:
共有六個輸出，每個可單獨設置。其功能、參數及開關特性的設置在組態中完成。輸出狀態由一個黃色發光二極管顯示。
二進制輸出的最大值:
輸出1 至3： C - E 斷開: 最大UCE 48 V
C - E 導通: 最大ICE 50 mA
輸出4 至6： C - E 斷開: 最大UCE 48 V
C - E 導通: 最大ICE 100 mA 。
測量模式：
本模塊測量由齒盤觸發的脈沖信號，并根據兩個信號相間隔的時間來計算轉速。有兩種測量方式：
每轉n 次測量:
在此種測量方式下，模塊在5...10 ms 的時間窗口內采集由測量齒盤處得到的脈沖輸入數量，并且由此計算出轉速。在這種測量方式下對測量齒盤的精度要求比較高。
每轉一次測量:
在此種測量方式下，測量出每轉所需要的時間，并由此計算出轉速。轉速為3000 rpm時每轉對應時間為20 ms ，轉速越高，測量得到的時間就越短。這種測量方式可以很精確地測量轉速，因為在軸旋轉一周后，測量齒盤可能引起的誤差被中和了。
限值檢測：
每個MMS 6350 模塊 提供6 個功能輸出。這些輸出可以被用作報警輸出或指示測量狀態。而且第6個輸出可以提供一個數字信號給外接速度數顯表或做為脈沖輸出。
輸出 1 至 5可以被設置為以下功能:
- > Limit 升速時超限保護；
- < Limit 降速時超限保護；
- > LIMIT + Latch升速時超限保護 + 報警保持；
- < LIMIT + Latch 降速時超限保護 + 報警保持；
- Standstill盤車狀態；
- Direction of rotation判別旋轉方向；
- Pulse comparison脈沖比較。
此外, 功能輸出 6 可完成下列功能:
- 外接顯示；
- 脈沖輸出。
通道監測及顯示：
每個通道不僅持續測量與其相連接的傳感器的信號，而且將本通道的信號及電流輸出和其他兩個通道的相互比較。
為確保系統的安全性，前面板上的兩個綠色發光二極管被用來作為通道故障狀態的指示。通道正常的狀態可通過光耦輸出。
供電電源:
兩路冗余供電，用二極管隔離，額定+24 V，有公共接地。
允許電壓范圍: 18...31,2 V DC 符合IEC 654-2 標準，級別 DC 4 。
通訊界面:
RS 232端口: 位于前面板，用來連接便攜機進行組態和顯示。
RS 485總線: 用于與分析診斷系統通訊。
對環境要求:
應用等級: 符合 DIN 40 040標準，KTF。
基準參考溫度: +25°C
額定工作溫度范圍: 0...+65°C
庫存及運輸時環境溫度: -30...+85°C
相對濕度: 5...95%時無凝結。
防護等級: IP 00, 符合 DIN 40050 標準
防電磁干擾EMC: 符合 EN 50 081-1 / EN 50 082-2 標準。
機械尺寸:
歐洲標準(100 x160 mm) 符合 DIN 41 494標準。
寬度: 有顯示14 TE (約 71 mm)；
無顯示6 TE (約 30 mm)
插座: 48 芯插座, 符合DIN 41 612 標準
整個系統的尺寸:
DOPS 42 TE (約213 mm)
DOPS AS 42 TE (約 213 mm)
配置:
|
DOPS |
DOPS AS |
DOPS TS |
|
- 3 x MMS 6350/D |
- 3 x MMS 6350 |
專門替代AEG公司的Turloop 轉速測量系統 |
|
- 1 x MMS 6351/00 |
- 1 x MMS 6351/10 |
- 3 x MMS 6350 |
|
- 1 x MMS 6352 |
- 1 x MMS 6352 |
- 3 x MMS 6353/TS |
|
- 6 x MMS 6361 |
- 6 x MMS 6361 |
- 1 x MMS 6950 W |
|
- 6 x MMS 6360 |
- 6 x MMS 6360 |
|
|
- 1 MMS 6950 W |
- 1 MMS 6950 W |
|
后面主板 MMS 6351/00:
MMS6361 端子條
測量齒盤和傳感器的安裝角度:
|

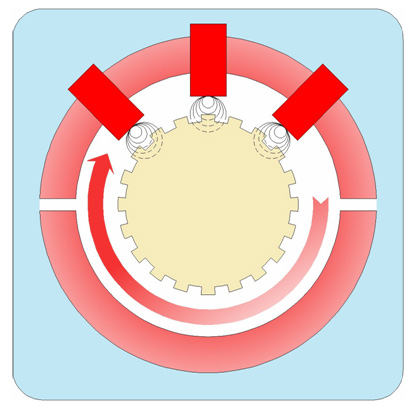

| 測量齒盤的加工精度越高，對轉速的測量就越精確。 對于量程范圍為± 1 mm的渦流傳感器PR 6423/.. 來說，推薦使用齒深為1 mm的測量尺盤。這樣有利于三取二形式的轉速監測。 *傳感器的安裝形式應如右圖所示，當一只探頭正對齒面時，第二只傳感器對應著部分齒面，第三只傳感器應對準齒輪的凹陷處。這種安裝方式對于精確測量轉速以及判斷旋轉方向至觀重要。 |
|
|
|
