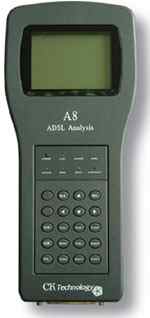

ADSL測試儀 型號:CK A8
* ADSL網絡開通和維護的最佳解決方案 A8是一款易學易用的便攜式儀表,替代以往的筆記本加 ADSL MODEM 的測試方法,使用它大幅度地簡化了您的測試過程。 A8能全程測試 ADSL 的安裝過程,可在用戶線路的任何位置快速、準確、可靠的測量進行測試,找出問題所在位置。 A8 能提供給操作者非常實用的測試分析解決方案,及時發現并解決問題,提升終端用戶對運營商的滿意度。 A8采用最新一代ALCATEL芯片,擁有最好的兼容性,使用范圍相當廣泛。 A8采用中英文可切換的操作界面以及每一步的提示語言使初學者無師自通,無須操作手冊,從而擴大了使用范圍,極大地降低了操作難度。 A8快速通道和遠端交織碼流自動判別功能減少了您的設置步驟。
* 主要測試指標 - 測試支持標準 Multi-mode,G.DMT,G.LITE,T1.413
- 支持的協議 PPPoE dynamic IP (RFC2516) PPPoA dynamic IP (RFC2364) RFC1483 / RFC2684 Bridged mode fixed IP (EoA My IP) RFC1483 / RFC2684 Routed mode fixed multi IP RFC1483 / RFC2684 Bridged mode (IP DSLAM CO)
- ADSL modem完全仿真 可完全代替ADSL modem上網,判斷modem故障。 ADSL仿真測試項目
幀測試項目
- DMT 比特率圖譜 通過該比特圖可以詳盡了解每個子信道攜帶比特?cái)?shù)的能力,以及各個子信道受到干擾的詳細情況,以便于具體分析干擾因素,調整線路到最佳狀態。同時具有的連續測試功能,具體顯示每次的結果圖以及平均圖,讓您不僅精確了解線路情況,更能掌握線路在某一段時間內的穩定性以及變化規律.
- 協議結果 驗證協議的類型,并通過該項目驗證用戶名以及密碼的準確性,同時驗證用戶端與局端DSLAM的連通性。同時獲取用戶端的用戶IP和用戶網關等信息。
- PING 的損耗 驗證與廣域網連接的最佳途徑,PING的次數(1~999次)和PING包的大小(64~1492K)可自行設置,使得 PING的驗證達到名副其實,不會因線路質量等因素產生小的數據包不通,大的數據包能通過而無法判別,更不會因?yàn)镻ING 的次數少而產生不具有代表性的數據。
- PING 的環回延遲測試 PING 環回延遲測試,能夠從數量上明確判斷線路的優良程度,是驗證包括廣域網在內的整個線路及端口以及設備的最佳途徑。從延遲時間具體確定鏈路情況, PING的次數和PING包的大小可設置,保證了數據的精準性。
DSL測試方案示意圖
* A8 ADSL測試儀的主要特征 - 強大的兼容性 本表采用新一代ALCATEL芯片,經過韓國,美國等國外長達4年的實地測試,全部兼容。同時在國內,經過全國各個省市的實地測試,與國內的各種品牌DSLAM(阿爾卡特,中興,華為,港灣,三星...)全部兼容,從而保證了儀表的普遍使用性,使您在測試過程中不必?fù)?dān)心是儀表的兼容問題導致懷疑儀表的測量結果,也避免了不兼容給您帶來不必要的麻煩。
- 精確的測量值 要想真正達到精確測量,如果線路不穩定,只測一次,取其瞬間數值,再好的儀表也無法測出具有代表性的數據,所以A8 ADSL測試儀采用每次可采集不同時段的數據的連續測試方式,每次測試次數和測試時間都是可以選擇的,結果中會保存每次的測試結果以及平均結果,根據每次的數據變化,便于查看線路的穩定性,特別是線路出現上網不穩定時,提高測試次數和時間的優勢相當明顯,這樣就能保證測出一段時間內的速率,最大速率,用率,電平衰減,噪聲容限,DMT圖譜,不但能通過各項平均值看出該鏈路的真實性能,更能通過各項指標每次的變化規律看出整個鏈路的穩定性及變化過程。從而達到真正了解該 ADSL鏈路的目的,并對癥下手,快速而準確地排除故障。
- 連續的測試必要性 在一般的 ADSL故障中,不在一個特定環境下不會發生,或不在這種特定環境中這種故障不會輕易的被一次測試出來,或故障的再現性很差。如,由于離子的遷移而造成的絕緣劣化、以及振動、溫度引起的接觸不良。在此情況下,通過一次測量很難準確測出正確的結果。因此 ADSL 測試儀表必須要具備連續測試、測試時間可設定的功能,然后對測試結果、進行平均化從而可以減少測量中誤差的影響。達到有效的,準確的測試MAR、CRC、FEC等結果。A8 ADSL測試儀擁有連續測試功能,可以最多連續測試30次。獲取平均值,測試時間最多可設定3600秒。從而精確了解一段時間內線路的穩定性和變化規律。而不是一個時間點上的偶爾數據。測出準確的物理層、網絡層參數值。
- 重復測試的必要性 ADSL 線路的內部環境和外部環境為非穩定狀態,存在著電磁場、震動、溫度等不斷的變化,這些因素對測量數據如速率、衰減、MAR、PING 的測試的準確性都有很大的影響。以及TONE 圖中的子頻道的載波能力都有影響。如果通過一次測量,由于環境因素的偶然干擾,很容易引起對上述的數據引起誤判。所以要重復多次測量取平均值,來彌補環境等偶爾干擾條件。
- 質量測試的必要性 質量測試的目的是測試用戶線路的網絡連通性質量。 從客戶端發測試數據到局端并等待回應,測試兩者之間的時間延遲和網絡丟包情況。網絡連接性質越好,這個值就越小,網絡丟包率就越小。一般時間延遲為 15ms 左右為了統計出準確的數字,測試儀提供的測試次數不少于20次,測試包連續發送次數越多,計算的結果就越準確。驗證與目標IP地址或目標域名所在的設備連接的性能和質量。如果 Ping某一網絡地址 www.sina.com.cn 出現:損耗:0%,平均環回時間:20ms”, 則表示本地與該網絡地址之間的線路是暢通的; 如果出現“損耗: 100%,平均環回時間:1000 ms ”則表示此時發送的小數據包不能到達目的地,此時可能有兩種情況,一種是網絡不通,還有一種是網絡連通狀況不佳。此時還可以使用更改參數的Ping來確定是哪一種情況。例:Ping的次數為30,并且包大小設置為1496K字節,此時如果都是顯示“損耗:100%,平均環回時間:1000ms ” 則表示網絡之間確實不通,如果不是顯示損耗100%,平均環回時間:1000ms則表示此網站是通的,只是響應時間長或通訊狀況不佳。
質量測試的結果分為4級
其中,丟包率=收到的響應包數目/發送的測試包的總數。PING 的次數最多可測試999次。PING 的數據包大小可設置64~1496K,從而, 可有效避免誤差的影響。
- 便捷的操作方式 A8 ADSL測試儀采用類似手機的鍵盤輸入方式,輸入字符,使初學者易于掌握,同時避免了軟件盤的繁瑣輸入程序的學習和操作過程,以及誤操作帶來的影響,同時 A8 采用了類似 WINDOWS的大圖標操作界面,便于掌握和操作。
- 一鍵測試功能 具有一鍵測試的功能,在開機后直接顯示上次的測量設置,確認適合本次測量,只需按“測試”鍵,即可自動完成所有測試項目的測試過程,使得ADSL 測試就象自動相機拍照一樣簡單,測出結果與我公司提供在測試儀套表面的對照表比較就知道怎樣處理故障了。從而降低了對操作人員的要求,減少了費用開支。
- 良好的重復性 測試次數和測試時間可自行設置,從而排除了線路的偶然性和外界因素帶來的干擾,通過以上數值的設置增大,取出的平均值就越準,同時通過每次測量的結果比較,更容易觀察線路的穩定性,從而避免了因線路不穩定導致每次的測量結果差異較大,誤認為儀表的重復性不好,因重復測試的穩定性增強,從而保證了正確的線路故障判斷。
- 強大的電池容量 電池采用4100mA (4EA) 大容量鎳氫無記憶可充電電池,同時交流充電器自帶充電狀態指示功能,使您了解充電狀況,4小時的充電時間可保證4小時連續使用,同時可交流直接供電,這樣一天的工作無須二次充電,提高了工作效率。
- 全面的測試標準和協議 測試標準包含了全部現行標準:T1.413,G.922.1(G.dmt),G.922.2(G.Lite),同時添加 了多種標準的兼容標準:MULTI標準 測試協議包含了全部現行協議: PPPoE dynamic IP (RFC2516) PPPoA dynamic IP (RFC2364) RFC1483 / RFC2684 Bridged mode fixed IP (EoA My IP) RFC1483 / RFC2684 Routed mode fixed multi IP RFC1483 / RFC2684 Bridged mode (IP DSLAM CO)
- 直觀而強大的PING測試 A8 ADSL 測試儀除具有傳統的IP 地址PING的方式外,還可進行域名直接PING的測試,證明給用戶看時更具有說服力和可信度,同時PING的次數和數據包的大小可自行設置、這樣PING的結果才能具有更高的精度,而數據包大小的可更改性更方便驗證BAS(寬帶服務器)及外網等原因引起的故障,增加了排除故障的手段。
- 全面的幀測試項目 不僅對誤碼記數,而且將導致幀誤碼的部位,數量進行準確分析,便于進一步查出故障。 具體測試項目包括快速EFC(前向糾錯)、交織碼 FEC (前向糾錯)、快速CRC(冗余校驗)、交織碼CRC(冗余校驗) 、快速HEC(包頭校驗)、交織碼HEC(包頭校驗)、LOM(邊界丟失)、LOC(信元丟失) 、 LOP(電源丟失)、 LOF(頭幀丟失)、LOS(信號丟失)的遠端、近端數值或有無。
- 完整的報表格式 A4的報表格式,不僅能記錄儀表所測的全部信息,同時預留了測試人員,測試時間,測試環境,測試目的,結果處理,故障分析等項目以備測試人員填寫,這樣為該數據的存檔和查找提供了極大的方便。
- 全面的測試標準和協議 測試標準包含了全部現行標準:T1.413,G.922.1(G.dmt),G.922.2(G.Lite),同時添加 了多種標準的兼容標準:MULTI標準 測試協議包含了全部現行協議: PPPoE dynamic IP (RFC2516) PPPoA dynamic IP (RFC2364) RFC1483 / RFC2684 Bridged mode fixed IP (EoA My IP) RFC1483 / RFC2684 Routed mode fixed multi IP RFC1483 / RFC2684 Bridged mode (IP DSLAM CO)
- 直觀而強大的PING測試 A8 ADSL 測試儀除具有傳統的IP 地址PING的方式外,還可進行域名直接PING的測試,證明給用戶看時更具有說服力和可信度,同時PING的次數和數據包的大小可自行設置、這樣PING的結果才能具有更高的精度,而數據包大小的可更改性更方便驗證BAS(寬帶服務器)及外網等原因引起的故障,增加了排除故障的手段。
- 全面的幀測試項目 不僅對誤碼記數,而且將導致幀誤碼的部位,數量進行準確分析,便于進一步查出故障。 具體測試項目包括快速EFC(前向糾錯)、交織碼 FEC (前向糾錯)、快速CRC(冗余校驗)、交織碼CRC(冗余校驗) 、快速HEC(包頭校驗)、交織碼HEC(包頭校驗)、LOM(邊界丟失)、LOC(信元丟失) 、 LOP(電源丟失)、 LOF(頭幀丟失)、LOS(信號丟失)的遠端、近端數值或有無。
- 完整的報表格式 A4的報表格式,不僅能記錄儀表所測的全部信息,同時預留了測試人員,測試時間,測試環境,測試目的,結果處理,故障分析等項目以備測試人員填寫,這樣為該數據的存檔和查找提供了極大的方便。
- 隨機附件 1、RJ-11電纜夾 2、RS232-RJ45電纜 3、測試結果分析軟件 4、測試儀套 5、中文說明書 6、交流充電器
|

|
