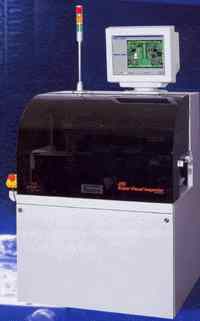

線上型自動光學檢測系統 型號：VFS-2000
提供您最先進的畫像技術和高精密度分析能力畫像檢查機
更精確、更有效率
搭配3-CCD攝影機的VFS系列畫像檢查裝置
可提供給您價格性能比高的檢查機
采用3-CCD攝影系統
卓越的彩色處理
24μm/pixel的高解析能力(鏡頭倍率15倍)
高速度處理每點0.02秒
用途廣泛：
用于SMT零件組裝制程的檢查
錫膏印刷后的錫膏檢查(BGA，CSP…等)
取置機后的零件檢查
回焊爐后的焊錫檢查
半導體、精密零件加工過程的檢查
檢測狹小的腳間內的異物和焊錫狀態
端子之間的距離、外型、缺口、污垢、形狀異常
印刷、加工零件的檢查
文字/數字、顏色等的差異
3-CCD攝影機有極高的影像重現性并能以高速度來達成有效率的檢查
采用專為FA而開發的3-CCD攝影機，具有高解析度的畫像和優越的色彩重現性。
除了精確度高、檢查項目廣泛之外，它還能在最短的時間內做最有效率的檢查。
JVC獨創的畫素比較法，使檢查效果更穩定、精確度更高!
先將RGB值轉換為色相、彩度、以及亮度值。再以JVC獨創的24微米/1畫素的高精確度畫素比較法進行畫素單位和基準畫像做比對。
采用JVC獨創免維護的照明系統
可依檢查內容的不同，切換為白色LED(零件檢查用)或紅色LED(焊錫檢查用)光源。
操作簡易、檢查更順暢
使用Windows軟體，操作性能超越眾多品牌。以CAD data自動轉換的方式，可在最短時間內完成檢查程式的制作。
依使用者的需要，我們準備了不同的軟體
針對客戶的需求，我們有多樣的軟體可供客戶選擇。
VFS-2000系列使用軟體
| 軟體 | VFS-2000 S | VFS-2000 HG/HGLL |
| 焊錫檢查軟體 | ◎ | ◎ |
| 實裝零件確認軟體 | OP | ◎ |
| 工作站軟體 | - | OP |
| 文字辨識軟體 | - | ◎ |
| 離線作業軟體 | - | OP |
| CAD轉換軟體 | ◎ | ◎ |
VFS-2000系列使用硬體
| 硬體 | VFS-2000 S | VFS-2000 HG/HGLL | 備注 |
| 板彎矯正治 | OP | OP | |
| NG列表機 | OP | OP | *附軟體 |
| Pen Marking | OP | OP | 標示OK或NG |
| 工作站專用PC | OP | OP | |
| 15/17寸顯示器 | OP | OP | |
| 信號塔 | OP | OP | |
| 離線作業專用PC | OP | OP | |
| 起動按鈕1個或2個 | - | - | |
| 安全蓋 | - | - |
規格 / 性能指標
| VFS-2000 S/HG(線上型) | VFS-2000 HGLL(線上型) | |
| 一般規格 | ||
| 外觀尺寸 | 1020mm x 1814mm x 800mm | 1490mm x 2103mm x 1201mm |
| 重量 | 200kg | 550kg |
| 電源 | AC110～240V，50/60Hz 10A | |
| 氣壓 | 0.5MPa(干燥空氣) | |
| 動力 | AC servo motor x 2 | |
| 重復位置精確度 | < ±0.01mm | |
| 功能 | ||
| 檢查范圍 | MAX 250 x 330mm MIN 60 x 60mm | MAX 460 x 510mm MIN 60 x 60mm |
| 攝影機 | 3-CCD 彩色攝影機(JVC) | |
| 照明燈 | LED(白色、紅色) | |
| 畫面倍率 | X10 / x15(可另外指定倍率) | |
| 檢查單位 | 約19mm x 14mm(x10)/16mm x 12mm(x15) | |
| 判別方式 | 亮度、色相、彩度 | |
| 實裝限制(上/下) | 20mm/20mm | 35mm/35mm |
| 基板厚度 | 0.3mm～1.6mm | |
| 放置位置/傳輸方向 | 以基板外觀為基準(可選擇前或后)/傳輸方向可選擇由左方或由右方 | |
| 基板彎曲容許范圍 | 向上或下彎曲2mm(有矯正治具供使用者選擇) | |
| 放置場所 | 錫膏已印刷機后、回焊機之前或之后 | |
| 檢查項目 | 缺件、位移、極性、反面、立碑、短路、※焊錫有無、※印刷文字 | |
| 檢查結果輸出 | 由顯示器上表示NG訊息/NG Data列印(選購)/Pen Marking(選購) | |
