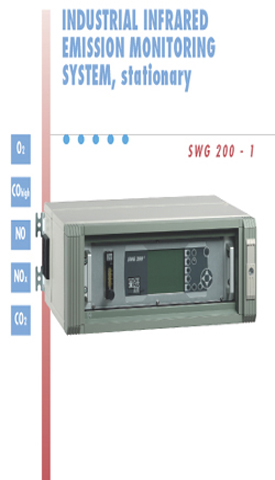

煙道/過程氣體分析系統 型號：SWG200-1
特點：
* SWG 200 -1 煙氣連續分析儀主要采用 NDIR 非分散 紅外傳感器測量原理為基礎 分析有毒氣體成份 ，這些傳感器組合測量可以使 SWG 200 -1 分析儀測量的氣體不會出現交叉干擾
* 氧氣分析方法可以選擇： 長壽命的 電化學測量單元（預計 5 年時間），或 ZrO2 氧化鋯傳感器 或者順磁原理 測量技術 （提供給用戶選擇）
* CO2,NO 和 SO2, 紅外傳感器適合于低量程的氣體有 CO,NO 和 SO2 安裝在 19” 機架上
* 可選擇一個外擴輸入接口如變送器（ 4-20mA 或 0-10Vdc ）能夠通過 AUX 接口輸入
* SWG 200 -1 將被安置在一個取樣方便的采樣位置，適用于取樣到分析從采樣點到分析中， 采樣點到分析儀距離越短分析的反應時間塊 ， 標準的加熱采樣管線 10 米 （其他長度可選），采用全程加熱管線取樣到分析儀
* SWG 200 -1 分析儀數字輸出接口和 8 路 0/4-20mA 模擬輸出，測量的數據可以輸出進行處理分析 也可以通過 RS485 接口輸出， 測量數據可以打印輸出帶時間日期和通過 RS232 接口輸入到 PC 機 ( MRU 32-bit Data Logger software inclusive)
* 現場實時顯示測量結果以及自診斷參數
* SWG300 設計適合于連續分析測量，自動校準零點，依據軟件可以自由選擇設定一天至少一次
* 220 V / 50 Hz 交流電， 機箱底部預留開口，用于排放冷凝水；連接煙氣采樣管線（帶自加熱功能， 10 米 長）
* SWG300 使用應該在一個干燥，干凈，溫度在 + 5°C 至 + 45°C 環境下可以長時間連續使用
硬件：
所有硬件都在以小型 ， 鋼制機箱內 （ 重量約 90 公斤 ， IP 54 防護等級 ， 通過將儀器固定到方 型 輪子架子上 ）
* 透明玻璃門
* 操作鍵盤， LCD 顯示器（帶背光）測量數據
* 整套完善的采樣系統,包括（ 煙氣取樣氣泵 、冷凝水氣泵 、自動冷凝水排放、過濾器單元能夠過濾煙氣和環境氣體 、流量計、三通電磁閥切換氣路，以自動標定零位，并抽取環境空氣沖洗傳感器 ）
* 內置熱敏 打印機
* m - 微細過濾處理器
* IR- 紅外傳感器
* RS232 接口
* 8 路 0/4-20mA 模擬輸出
軟件：
標準軟件。包括所有上述功能，并自動診斷系統內部狀態。SWG 300 – 隨時進行自我檢測，并輸出相應控制及報警信號。包括 ：系統故障
* 帕爾帖（ Peltier ）冷卻器自動控制
* 傳感器功能
* 冷凝水檢測
* 自加熱管線自動調節
* 自動測量和待機功能
* 打印機
* 自動零點標定
* 儲存數據 輸出到 PC ( MRU 32-bit Data Logger
| 技術參數 | ||||||
|
測量原理 |
非分散紅外原理 , 帶電子調制的單光源，單光波系統，多成分探測器（ CO ， CO2 ， CH4 ），和長壽命的電化學傳感器（ O2 ， CO ， NO ， NO2 ） | |||||
|
測量成分和量程 |
CO: |
0 – 200 / 1000 ppm | CO 2 : | 0 to 20,0% | ||
|
SO2 : |
0 – 200 / 1000 ppm | O 2 : | 0 to 21,0% | |||
|
NO : |
0 – 200 / 1000 ppm |
NO 2 | 0 – 200ppm | |||
|
計算值 |
CO [mg/m 3 ]; NO x as NO 2 [mg/m 3 ], SO 2 [mg/m 3 ] | |||||
|
向應時間 |
20 秒從進入分析儀的接口開始 | |||||
|
顯示 |
液晶 LCD 顯示，自帶背景燈 | |||||
|
打印機 |
熱敏打印機，打印紙寬 58 mm | |||||
|
采樣氣泵境況 |
內置帕爾帖冷卻器冷卻溫度到 = + 5°C ,過濾器過濾粒徑小于 1μ | |||||
|
環境溫度 |
+ 5°C 至 + 40°C , 相對濕度在空氣最大 95%, 非冷凝 | |||||
|
外型尺寸 |
880 x 600 x 575mm ( 深 x 寬 x 高 ) | |||||
|
重量 |
約 90 公斤 | |||||
|
防護等級 |
IP54 | |||||
|
電源 |
230Vac, 50 to 60Hz, up to 600W | |||||
|
信號輸出 |
8 路模擬輸出 , 一路信號每個氣體 4 － 20mA, PCRS232 數據輸送到 PC | |||||
