一、簡介
�。伲南盗屑铀俣葌鞲衅鹘涬姾煞糯笃鬟M行歸一、放大、濾波，送至交流電壓表進行數字顯示。
電荷放大器分單通道、多通道和雙積分等不同規(guī)格。濾波器分低通和帶通濾波器等不同規(guī)格，可與不同測振儀配套連接使用。
特點：
1、低噪聲，兩線制，單端信號輸入
2、4-20mA恒流源供電，三種固定增益
3、體積小，重量輕，密封性好
4、適合遠距離，多點，智能化測試
5、適用于電荷輸出型的壓電傳感器
6、輸入量：電荷，輸出量：電壓
主要技術指標：
|
性能 | |
|
靈敏度（±2%） |
0．1mv/pc 1mv/PC 10mv/pc |
|
輸入量程 |
45000pc 4500pc 450pc |
|
過量程 |
±5V |
|
低頻響應（-3dB ） |
0．5Hz |
|
高頻響應（-5%，2mA） |
8kHZ 30kHz 30kHz |
|
非線性 |
≤1%FS |
|
環(huán)境 | |
|
工作溫度范圍 |
-54 ~ +121℃ |
|
溫度響應（靈敏度偏移） |
<1% |
|
最大沖擊 |
9810m/s2 pk |
|
電氣特性 | |
|
工作電壓 |
(18 ~ 28)VDC |
|
恒流源 |
4mA |
|
輸出電壓 |
±4.5V |
|
輸出電阻 |
< 20Ω |
|
輸出直流偏壓 |
+(11.5 ~ +13.5)VDC |
|
輸出極性（相位） |
同向 |
|
噪聲 |
<1mvRMS |
|
放電時間常數 |
1．0Sec |
|
電阻（最小輸入電阻） |
7×107Ω |
|
物理特性 | |
|
外殼材料 |
不銹鋼 |
|
尺寸 |
12.7×90mm |
|
重量 |
<50g |

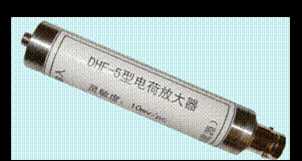

型號 規(guī)格
DHF-5-0.1: 0.1 mv/pc
DHF-5-1: 1mv/pc
DHF-5-10: 10 mv/pc
