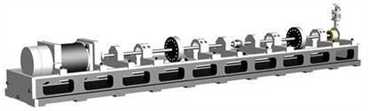

多功能柔性轉子試驗臺 型號：ZHS
ZHS系列多功能轉子試驗系統是高等院校、科研院校、生產部門進行柔性轉子多種振動實驗的裝置，是一套非常適合于科研、教學和培訓演示的轉子試驗系統。
ZHS-5型是最新推出的轉子臺，主要用于教學演示以及做動態試驗研究用.其特點是結構緊湊、體積小、運轉方便、演示項目多、可做多面動平衡，測試手段先進。臺面為球墨鑄鐵，支架為鋁合金，總重量為45kg，使用一段時間后含油軸承需浸32#機油。
|
型號 |
名稱 |
備注 |
|
★ZHS-2/3 |
多功能轉子試驗臺 |
雙挎軸/單軸 |
|
★ZHS-3L |
多功能轉子試驗臺 |
鋁合金（單軸） |
|
★ZHS-5 |
多功能轉子試驗臺 |
可做多面動平衡 |
|
85811-01+85745-01 |
φ5探頭 前置器 |
|
|
CD-21-T |
速度傳感器 | |
|
CZ-3 |
磁座 | |
|
GT-2 |
光電傳感器 | |
|
YD-37 |
加速度傳感器 | |
|
QZ-3 |
前置器盒 | |
|
SLM6000-Z |
五通道變送器 | |
|
|
安全防護罩 | |
|
（選購件） |
配重（試塊） |
（選購） |
|
☆I(lǐng)NV306U |
智能信號采集處理分析系統（四通道可擴展為8-16通道） |
含：轉子基本實驗軟件、DASP軟件USB加密狗、軟件備份光盤壹張 |
|
◇RotateEDU |
數據采集器和分析軟件 |
4通道可擴展為8-16通道 |
☆ZHS-2/3/3L/5型轉子臺，配合INV306U采集系統及DASP軟件的相關模塊，可完成以下實驗：
|
基本部分 |
選擇部分 |
|
1. 轉子的臨界轉速測量 2. 轉子結構形式的變化對臨界轉速的影響。 3. 軸承座及臺體振動測量 4. 滑動軸承油膜渦動和油膜振蕩 5. 非接觸測量軸的徑向振動和軸向位移 6. 柔性轉子的振型 7. 轉子振動的基頻、倍頻和半頻 8. 轉子啟停機的三維彩色譜陣分析 9. 轉子的提純軸心軌跡 10. 轉子振動信號的時域、頻譜分析 |
1. 柔性轉子動平衡 2. 剛性轉子動平衡 3. 三點試重法進行單面轉子動平衡 4. 轉子啟停機的伯德圖 5. 轉子啟停機的轉速譜陣 6. 轉子的階次譜陣分析 7. 轉子的二維全息譜分析 8. 轉子的三維全息譜分析 9. 轉子的全息瀑布圖分析 10. 其它有關旋轉機械振動的實驗 |
◇ZHS-2/3/3L型轉子臺，配合RotateEDU數據采集器和分析軟件可完成以下實驗：
1、轉子的臨界轉速測量
2、轉子結構形式的變化對臨界轉速的影響
3、軸承座及臺體振動測量
4、滑動軸承油膜渦動和油膜振蕩
5、非接觸測量軸的徑向振動和軸向位移
6、轉子振動信號的時域、頻譜分析
7、測試過程存儲、回放
