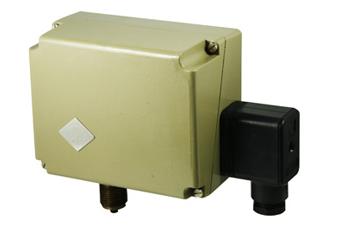

壓力控制器 （雙設定） 型號：512 9D
產品介紹
控制器 采用彈簧管式傳感器，可用于腐蝕性氣體和液體介質�？刂破鞯脑O定值可調，調節范圍1...40MPa
主要技術性能
1、工作粘度：S400mm2/S
2、開關元件：微動開關二組
3、外殼防護等級：IP65
4、環境溫度：-25～+55℃
5、介質溫度：0～80℃
6、安裝位置：任意
7、抗振性能：Max10m/S2
8、重復性誤差：S1%
9、觸點容量：Vmax=380VAC Imax=6A阻性 Pmax=600VA
特點
控制器壓力控制范圍大
控制精度高
切換差下
二阻微動開關的切換值可分別設定
傳感器適用腐蝕性介質（氣體或液體）
| 設定值調節范圍MPa | 切換差不大于MPa | 最大允許壓力*MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口外螺紋 | 外型尺寸圖號 | 訂貨號 |
| 1-10 | 0.20 | 15 | 60 | 316L | G1/2〃 | 01 | 0860200 |
| 1-16 | 0.32 | 20 | 60 | 316L | G1/2〃 | 01 | 060300 |
| 2-25 | 0.50 | 32 | 60 | 316L | G1/2〃 | 01 | 0860400 |
| 2-40 | 0.80 | 50 | 60 | 316L | G1/2〃 | 01 | 0860500 |
*在實際工作中，及時短暫的壓力峰值也不能超過比值。
設定值的調整
例：選用設定值調節范圍2-40MPa的控制器，要求一組微動開關壓力上升至26MPa（上切換值）發出觸點信號，另一組微動開關壓力上升至35MPa。（上切換值）發出觸點信號，其操作步驟如下：
將產品旋入壓力校驗臺螺紋接口上，注意必須用扳手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。
打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上兩組指示燈，位于上方的調節螺釘（蘭色刻度盤）調整的微動開關安裝在內側，其接線端編號1-2-3，位于下方的調節螺釘（有紅色刻度盤）調整的微動開關安裝在外側，其接線端編號4-5-6。
將壓力加至26MPa，此值可從標準壓力計讀出，然后逆時針旋轉上方的調整螺釘，使設定值由小變大，直至開關觸點在26MPa 處切換，在將壓力 加至35MPa，同樣在標準壓力計上讀出此值，在逆時針 旋轉下方的調節螺釘，使設定值由小變大，直至開關觸點在35MPa處切換，應注意，第二個設定值的設定將對第一個已設定好的設定值略有影響（特別當二個設定值相差較大時），故應再次重復對第一個設定值做微調，使其設定在預期的設定值上。
調節壓力校驗臺的壓力，使壓力在26MPa～35MPa的上下來回變化，校驗壓力上升時，觸點的切換值是否26MPa～35MPa，此兩值即為設定的上切換值，其對應的下切換值應分別是25.4MPa
（左右）和34.4MPa（左右）.
選用和安裝
選用控制器，最好使設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%～80%
控制器若要安裝在室外時,應給于足夠的防護,以免電纜松開并有效防止水流等液體的滲入.
安裝電纜時,應將電纜引入處的壓緊螺母擰緊,以免電纜松開并有效防止水流等液體的滲入.
通端電流不能大于觸點容量.
安裝(或拆卸)控制器時要特別注意,必須用扳手夾持傳感器的平面部分,絕對防止傳感器與開關殼體發生相對轉動.
