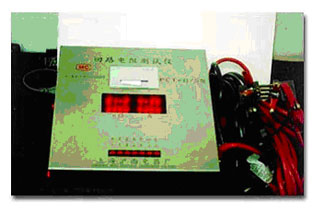

回路電阻測試儀 型號：PCLμΩ/5型
一、概述
PCIμΩ/5型回路電阻測試儀是根據電力、電器生產和使用部門的需要，研制開發的智能型微軟歐級數字化工業儀表，是PCIμΩ系列回路電阻測試儀的升級換代產品。
PLCμΩ/5型回路電阻測試儀采用GB763.90所推薦的直流試電流，并符合IEC694.96、IEC56對測試回路電阻的要求，產品符合JJG837.93的試驗方法規定。
PCIμΩ/5型回路電阻測試儀具有以下特點：
*最新閃存式CPU。
*12位A/D轉換。
*嵌入式微型打印機。
*測試電流可選擇100A與200A二檔。
*實時時鐘功能。
*回路電阻值和測試電流值自動保存。
*超量程標志及出錯標志。
*測試線無極性。
*測試電流自動鎮定，無需人工調節。
*采用與標準電阻相比較的方法消除測試電流波動對測量值的影響。
*采用四端子接線法，有效地排除測試線電阻的影響。
*體積小，重量輕。
二、技術參數
1、 使用環境：溫度-5℃-50℃；相對濕度<80%。無腐蝕性氣體及導電塵埃影響。
2、 測試電流：分200A和100A二檔。
3、 測量范圍：1-1999μΩ
4、 分 辨 力：1μΩ 8、 工作方式：連續。
5、 準 確 度：0.5% 9、 電 源：交流220V±10% 50Hz
6、 允許基本誤差：0.3%RX±4字 10、 體積：350mm×350mm×160mm
7、 顯示方式：回路電阻4位LED顯示并鎖定。 11、 重量：11Kg
測試電流3位LED顯示并鎖定。
日期、時間、測試、編號由8位LED輪流顯示。
工作狀態1位LED顯示。
三、工作原理
工頻交流電源整流后由大功率三級管將其變成20KHz交流頻電流經變壓器隔離整流成低壓直流，采用脈寬調制技術起到恒流的目的。
當直流測試電流通過被測電阻Rx時產生壓降VRX，同時通過機內標準電阻RR，標準電阻RR上的電壓降為VRR。即：回路電流為I=VRR/RR，則被測電阻為：
VRR
RX=--=VRX×RR/VRR
由上式可見，測試結果與電流大小無關。
每次按下測試按鈕后，儀器在測量回路中產生電流等達到穩定后，在CPU的控制下，連續測量三次，求取平均值。
