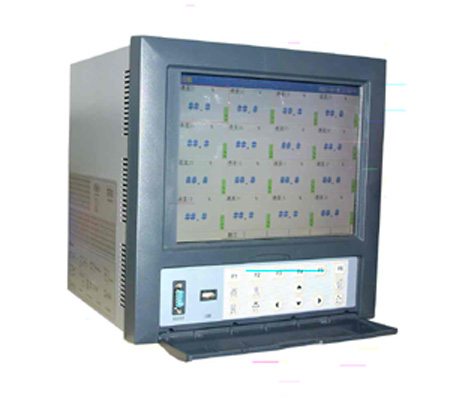

四十通道中長圖無紙記錄儀 型號:TMS-C400
一、主要技術指標 * 基本誤差:±(0.2%FS+1)個字 * 顯 示:640×480點陣、高亮度(可自由調節);進口10.4英寸寬 視角液晶顯示 * 輸入規格:(1)標準信號:0~10mA、0~5V、1~5V、4~20mA; (2)熱 電 偶:K、 B、E、J、S、T、R、 N、Wre325型; (3)熱 電 阻:Pt100、Cu50、Cu100; (4)根據用戶要求定制:如,頻率信號:0~10KHZ; * 輸出規格:三十二路可組態繼電器觸點輸出(阻性負載) 四組DC24V饋電(50mA/組) 最多八路模擬輸出(變送或PID輸出)4~20mADC, 負載電阻<600Ω 打印 / 通訊接口 / USB轉存接口 * 記錄時間:記錄間隔時間可設定:1、2、5、10、15、30、60、120、240秒 每個通道最多能記錄128K個數據,記錄時間最短72小時,最長720天。 * 斷電保護:用FLASH MEMORY保存設置參數和歷史數據,斷電后永久保存, 采用硬件時鐘,掉電后也能準確運行。 * 外形尺寸:288×288×305mm * 開口尺寸:282×282×280mm * 電源電壓: 84~265VAC,50Hz±5% * 環境溫度:-25~50℃ * 環境濕度:<86%RH 二、選型表
型 號 □□ □ □ □ □ □ □ 說 明 單色液晶(LCD)顯示無紙記錄儀,72×72,最多4通道輸入,1個報警輸出 TMS-D2 單色液晶(LCD)顯示無紙記錄儀,160×80,最多16通道輸入,8個報警輸出 TMS-D3 智能調節無紙記錄儀,采用32位高速處理器128M內存芯片 TMS-B3 藍屏無紙記錄儀,萬能輸入,16通道輸入 TMS-C3 彩色無紙記錄儀,全隔離萬能輸入,16通道輸入 TMS-L6 流量積算無紙記錄儀,4通道輸入,可接收渦輪、渦街、電磁流量計等信號 TMS-C4 40通道中長圖彩色無紙記錄儀,模塊化結構 輸入通道 1個通道輸入 02 2個通道輸入 ┇ n個通道輸入 39 39個通道輸入 40 40個通道輸入 控 制 方 式 N 無PID調節 P 帶PID調節功能, 報警輸出 N 無報警模塊 01 1路繼電器報警或上、下限公共報警 02 2路繼電器報警 ┇ n路繼電器報警 29 29路繼電器報警 30 30路繼電器報警 變 送 輸 出 N 無安裝任何模塊 U0 0~5V變送 U1 1~5V變送 I1 0~10mA變送 I2 4~20mA變送 饋 電 輸 出 N 無饋電輸出 V0 DC5V/50mA V1 DC12V/50mA V2 DC24V/50mA 通訊/打印/轉存 N 無安裝任何模塊 S1 光電隔離RS485通訊口 S2 光電隔離RS232通訊口 P 打印功能 U USB轉存功能 控制輸出 見“輸出類型”表 各通道輸入信號 見“輸入類型”表
|
![]() |
