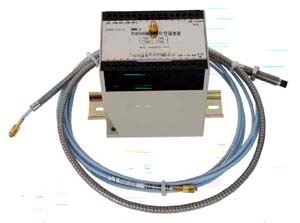

軸振動信號調理器 型號:FS8508
FS8508信號調理器系統包含電渦流探頭（含1+4/0.5+4.5米或1+8/0.5+8.5米探頭電纜線），FS8508信號調理器取消了傳統的外部前置器，減少了前置器的接線環節和安裝環節，減少了故障率，它將傳統的外部前置器和儀表部分的濾波、信號檢波、邏輯信號、信號輸出等功能模塊化，增強了系統的集成度，提高了系統的可靠性、體積小，安裝更方便（FS8508信號調理器外殼為原裝進口，有標準軌道安裝或螺釘安裝方式供選擇）。
FS8508軸振信號調理器通常外接φ5mm、φ8mm電渦流探頭，傳感器靈敏度為8.0V/mm。外接φ11電渦流探頭，傳感器靈敏度為4.0V/mm。
FS8508系列信號調理器是故障診斷系統、DCS系統，無紙記錄儀和設備監測儀的理想選擇。
一、主要特點：
● 輸入、輸出信號采用工業級/軍用級線性隔離運放進行隔離，抗現場干擾能力強。
● 緩沖輸出（BUF、COM）: 有經緩沖的傳感器原始信號輸出，便于作現場振動分析用（-1V～-22V）。
● 間隙輸出（GAP、COM）: 指示被測體靜止和動態時的位置狀態，間隙電壓-2VDC～-18VDC或-4VDC～-20VDC輸出。
● 有對應量程的電壓輸出值：1～+5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC或電流輸出值4-20mA。輸出電壓或電流對應輸出振動信號的0um到滿量程值。并有FS232/FS485通迅功能可供用戶選擇。
● 傳感器OK燈判別。（指示傳感器的正確安裝等）
● 信號調理器電源：+24VDC±10%（信號調理器最大消耗電流250mA），紋波小于10mv。
▲ 技術指標
● 輸入：
l 輸入信號：電渦流位移傳感器Ф5mm、Ф8mm、Ф10mm、Ф11mm探頭。
l 輸入阻抗：10KΩ
● 轉換I/O精度：±1%
● 頻響：5Hz-500Hz, 5Hz-1000Hz, 5Hz-1500Hz, 5Hz-2000Hz, 5Hz-2500Hz，5Hz-5000Hz (訂貨說明)
● 測量范圍：125μm, 200μm, 300μm, 400μm，500μm , 800μm ,1000μm(訂貨說明)
● 輸出：
l 標準信號：4～20mA(RH≤510Ω)；
1～5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC (RO≤250Ω)
l 通迅方式：FS232/FS485可供用戶選擇
l 提供-24VDC電源給外部傳感器。（限流30mA）
● 振動信號輸出：0-5VAC（P-P），直接輸出傳感器檢測到的實際原始振動信號，被測體靜止時，輸出值為零；動態輸出的振動信號不含直流分量，滿量程輸出值為5VAC（P-P）（無特殊要求，此功能不提供用戶）
二、端子接線說明：
|
功 能 |
端子 |
|
信號調理器電源 |
+24VDC |
|
GND | |
|
信號調理器標準信號輸出端 |
REC （4~20mA/1~5VDC/-5VDC~+5VDC等） |
|
GND | |
|
信號調理器緩沖端 |
BUF |
|
COM | |
|
信號調理器屏蔽端 |
SHLD |
|
信號調理器的間隙輸出端 |
GAP |
|
COM |
三、連線方法：
1、將壓緊螺釘擰松（注：不能擰得太松，否則螺釘會與內部壓線鐵片脫離）
2、將連接線從接線插槽口放進壓線鐵片上；
3、擰緊壓緊螺釘。
4、將探頭高頻接頭接上信號調理器的黃金“自鎖”插座。
四、FS8508軸振動信號調理器的系統校驗：
檢驗工具：FS8002C數顯動態檢驗儀
FS8002C動態校驗儀是專門為用電渦流傳感器進行振動測量設計制造的動態校驗儀，它主要用于Ф5、Ф8、Ф10、Ф11電渦流傳感器動態頻響特性及靜態位移特性的校準，具有靜態位移電壓數字顯示功能、動態振動P-P值數字顯示、動態振動量數字顯示、動態校準前探頭安裝間隙電壓數字顯示（V），還可以用于轉速儀表、振動儀表系統的校驗工作。
圖1： 探頭夾套結構示意圖
振動校準試件斜盤有效范圍（如下圖）
振動校驗探頭位置有效范圍
▲ 主要技術指標
● 供 電：220VAC±10%，最大工作電流0.5A（建議用2A保險絲）
● 靜態位移校準范圍：0~5mm
位移指示標準：百分螺桿，精度：1%
主要適用于Ф5 mm、Ф8 mm、Ф10mm、Ф11 mm探頭的電渦流傳感器● 動態振動校驗：
幅 值：Ф8探頭400μm（最大）、Ф11探頭300μm（最大）
頻 率：5 ~ 300Hz
振動標準：千分表 精度：0.1%。
● 轉速范圍：300 ~18000 r/min (非轉速標準，用于轉速表功能檢查)
● 試件材料：AISI4140鋼(42CrMoA鋼) （可以更換）
● 尺 寸：310mm×200mm×250mm。
● 存 貯：常溫、干燥、陰涼處，惡劣環境中使用時間不能過長，使用后要給試件涂防銹油
靜態校驗使用說明：
1、將傳感器探頭用卡套固定于靜態校準座上，探頭接頭接于信號調理器自鎖插座上。
2、調整探頭與試件間距為零，旋緊緊固螺釘。為方便記錄，建議用戶將百分螺桿讀數調節為整刻度值。
3、連接信號調理器GAP、COM端子到動態校驗儀面板上信號輸入上（IN、COM），并接好供電電源
4、將轉速調節旋鈕反時針旋到底，接通220V交流電源，預熱半小時。再接上信號調理器的+24VDC電源。
5、調節百分螺桿使試件與探頭端面間隙為傳感器線性起始點，記錄此時“位移電壓”顯示窗口讀數。
由于校準量程有限，用戶安裝探頭時位置要適中，安裝起始點為探頭頭部體端面與試件圓盤間距為零，探頭端面與試件圓盤平行，且均垂直于百分螺桿軸心線，以保證傳感器線性度。
動態特性校驗使用說明
以校驗振動值125um為例（8mm探頭）
● 標定FS8002C斜盤上待測定滿量程點（125um）
1、 拆下靜態連接的傳感器系統
2、 把標定探頭接頭接入動態校驗儀的黃金“自鎖”插座上。（圖4）
3、 選取合適的探頭夾套，將探頭安裝在擺動支架上。
4、 調整探頭的安裝間隙。將振動顯示切換旋鈕置于“間隙檔”，“振動顯示”窗口顯示-10V左右（8mm探頭一般安裝在-10V左右），旋緊支架鎖緊螺母。
5、 逐漸順時針旋轉旋鈕，提高轉速，使轉速旋鈕上的白色刻度標記落在轉速標定范圍之內。（轉速的標定范圍：3000轉/分~4000轉/分或7000轉/分~9000轉/分，視機械實際轉速而定）。
6、 將振動顯示切換旋鈕置于P-P（um）顯示檔或置于P-P（mv）檔。調節擺動支架（按圖5）調節振動量，使“振動顯示”窗口顯示“0125”，旋緊鎖緊螺母。（若改變量程則重復上述步驟）
7、 逐漸反時針旋轉旋鈕，斜盤停止轉動。
● 以上述標定好的位置標定信號調理器系統
1、 取下面板上探頭插頭接上信號調理器的插座上（圖7）進行信號調理器系統標定：
（1）信號調理器零點測試和標定（以電流輸出為例）
探頭位置不動，將傳感器探頭插頭和信號調理器插座可靠連接好，在被測體和探頭保持相對靜止狀態時，信號調理器的電流輸出應為4mA，若有偏差可用小平口螺絲刀輕輕撬開信號調理器的蓋子，調整線路板端部的長型調零電位器W3，使輸出為4mA，即振動信號為0um時，信號調理器輸出4mA。
（2）信號調理器滿度值測試和標定
逐漸順時針旋轉旋鈕，提高轉速（同步驟5），“振動顯示”窗口顯示為125um，測量信號調理器電流輸出應為20mA，若有偏差可用平口螺絲刀輕輕撬開信號調理器的蓋子，調整線路板端部的長型增益電位器W1，使輸出為20mA，即振動信號為125um時，信號調理器輸出20mA。
※ 上面標定4mA和標定20mA可能需要反復調整二到三次。
振動校驗操作說明示意圖
FS8508軸振信號調理器選型指南
FS8508 - □□-□□-□□-□□-□□
02 0~200um
03 0~300um
04 0~400um
05 0~500um
06 0~800um
07 0~1000um
B．□□輸入傳感器 05 FS8000系列Ф5傳感器探頭
08 FS8000系列Ф8傳感器探頭
10 FS8000系列Ф10傳感器探頭
11 FS8000系列Ф11傳感器探頭
C. □□濾波器下限頻率 05 5.0Hz
10 10Hz
D. □□濾波器上限頻率 01 500Hz
02 1000Hz
03 1500Hz
04 2000Hz
05 3000Hz
06 5000Hz
E. □□輸出 01 1~+5VDC
02 4~20mA
03 -5VDC~+5VDC
04 0~+10VDC
05 0~+5VDC
06 FS232通迅方式
07 FS485通迅方式
FS8508軸振動信號調理器標準導軌安裝圖
