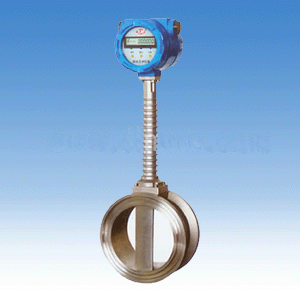

渦街流量計 型號:MTDBLU
1、普通型渦街流量計
一、用途特點
MT-DBLU系列渦街流量變送器，主要用于工業管道介質流體的流量測量，如氣體，液體，蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度，壓力，溫度，粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表常數能長期穩定。插入式儀表在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用電應力式傳感器，可靠性高，可在-20℃到+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較選進、理想的流量?jī)x表。
試驗證明：當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式L/h=0.281時非對稱旋渦列就能保持穩定狀態。當流體雷諾數Re在5000-150000之間范圍內時，Sr基本不變，所以當旋渦發生體柱寬d和斯特勞哈爾數Sr為定值時旋渦發生體的頻率f與流體的平均流速成正比，即與流量Q成正比而與壓力、濕度、密碼等參數無關。當旋渦在柱體兩側產生時，傳感器受到與流向垂直的交變升力的作用感生信號，升力的變化頻率是旋渦頻率，傳感器將信號送轉換器放大整形后得到與流速成線性比例的脈沖信號直接輸出或?qū)⑵滢D(zhuǎn)換成4~20mA標準信號輸出，流量Q與頻率f的關系如下式：
