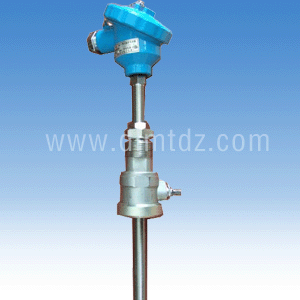

一體化溫度變送器是將傳感器、變送器集中一體的二線制(或三線制)變送器模式 型號:SWB/SBW
工作原理
溫度傳感器受溫度影響產生電阻或電勢效應，經過轉換成為一個電壓信號，此信號經過運算放大后，送出與量程相對應的4～20 mADC或0～10 mADC信號，（對應1～5VDC或0～5VDC）。
◆ 主要技術性能
1、熱電阻測量范圍：PT100 –200～600℃
CU50 –50～150℃
2、熱電偶測量范圍：K分度 0～1200℃ E分度200～800℃
3、測量精度：熱電阻 ±0.3% ，熱電偶±1%-2%
4、溫度漂移：±0.025%/℃.年漂移小于±0.5%
5、溫度范圍：-10 ～ +70℃
6、供電電壓：24VDC±10%
7、負載能力：0-600歐姆，電壓變化影響小于0.015%/V
8、環境濕度：小于85%且無腐蝕性介質
◆ 使用注意事項
供電電源應使用儀表電源不得有尖峰. 變送器在通電5分鐘后，輸出值為最穩定，測量溫度最好不要超過量程的70%，更不能超量程。電源線應采用屏蔽線，防止雷擊，壓線螺母應旋緊，防止水氣凝結。
如果電流輸出大于20mA或電壓輸出大于5V，一般為傳感器接觸不良或斷絲；如果低于零點則可能是傳感器短路或極性接反。變送器輸出不穩定檢查與外殼絕緣是否達標。
