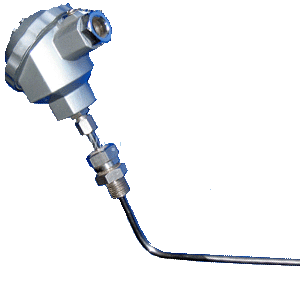

傳感器熱電阻 型號:WZP
◆ 概述
工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-20℃至420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
◆ 主要技術指標
注：式中“t”為感溫元件的實測溫度絕對值
熱電阻感溫元件100℃時的電阻值R100和它在0℃時的電阻值R0的比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R100/R0=1.3850
分度號Cu 50： R0=50±0.05Ω
R100/R0=1.428±0.002
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
熱電阻公稱壓力
一般指在該工作溫度下保護管所能承受的外壓（靜壓）而不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類有關
熱電阻的最小置入深度
Lmin=L元+15D
Lmin －最小可用置入深度
L元－感溫元件長度
D－保護管長度
自然影響
通過熱電阻的測量電流為5mA，測得的電阻增量換算成溫度值不大于0.30℃。
絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10V～100V任意值。環境溫度15～35℃范圍內，相對濕度不大于80%。常溫絕緣電阻值應不小于100M
◆ 規格型號
● 無固定裝置式熱電阻
注：1）打“＊”分度號作為特殊規格訂貨
2）型號120 121為防濺式接線盒；型號130 131為防水式接線盒
● 熱電阻長度規格
● 固定螺紋式、（b）熱電阻
注：1）打“＊”分度號作為特殊規格訂貨
2）公稱壓力：10MPa
3）型號120 121為防濺式接線盒；型號130 131為防水式接線盒
● 固定螺紋型號規格對照表
