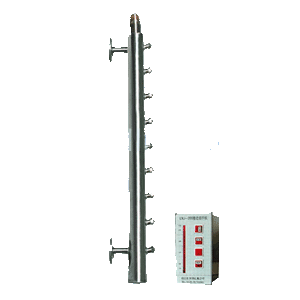

電接點液位指示裝置 型號:YW
電接點式液位計技術指標及參數
測量范圍：0-0.6m-10m
測量介質溫度:-20～260℃
工作壓力：0～0.25MPa，0～1.0MPa，，0～4.0MPa三種
測量介質比重：≥0.6g/cm2
測量介質粘度：≤1.25m2/S
使用環境條件：溫度-10-55℃，濕度≤85%，無強烈振動
▲ 液位指示儀參數指標
輸入信號：可變電阻
顯示方式：21線簡易光柱±5%F.S
繼電器輸出觸點容量：AC220V 3A
工作條件：環境溫度：-10～50℃
相對濕度：≤85%
無強烈振動
電源電壓：AC220V 50Hz
功耗：＜3W
儀表外型尺寸：80×160×125mm
表盤開孔尺寸：76×1×152＋1mm
▲ 工作原理
電接點測量筒與被測量液位構成連通器，被測液位發生變化時，測量筒內液位也隨之發生變化，當被測量液位與測量筒某一個電極接觸，該電極導通，同時輸出一個相應信號給配套的液位指示儀，液位指示儀經過一系列信號處理后由光柱顯示相對應液位高度。
