雙通道軸位移變送器 型號:MMS3210
特色:
可用于測量和處理相對軸位移信號
符合API 670標準
雙冗余的24V直流供源
渦流傳感器輸入
兩路0/4-20 mA電流輸出
5路可組態開關量輸出
傳感器及模塊的自檢功能
防護等級達到IP65,可就地安裝
帶可擴展量程的雙通道內置前置器
可選外置前置器用于防爆環境
應用：
MMS3210/..軸位移變送器是MMS3000變送器系統的一部分，用于監測和保護各種渦輪機械設備，。
新一代的變送器具有高靈活的硬件選擇和多組合性的特點，因此可以最好地滿足不同電廠的需求。它們可對帶渦流傳感器的相對軸位移和軸位置進行經濟的測量和監測。
可廣泛應用于各種渦輪機械，如風機，空壓機，泵，汽輪機等旋轉機械設備上。
基于總線的能力，MMS3000變送器可應用在電廠、冶煉和化工廠中帶有可編程控制器和主計算機的大型系統中,同樣也可用于只帶有幾個測點和分散數據處理的系統。
變送器輸入可采用任何標準的EPRO渦流傳感器：
PR 6422/.. PR 6423/..
PR 6424/.. PR 6425/.. PR 6426/..
功能及設計：

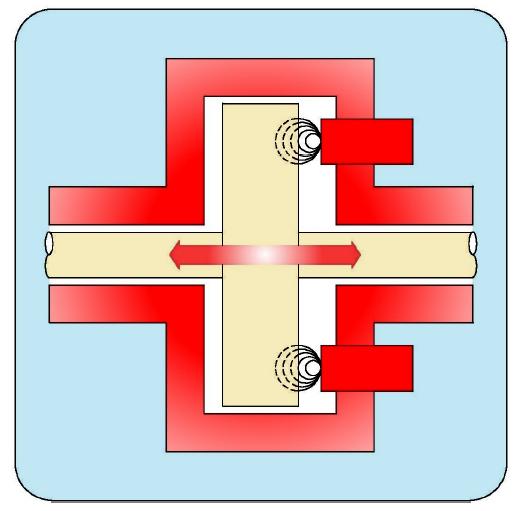

MMS 3210/..軸位移變送器將渦流傳感器的輸入信號轉換成兩路獨立的信號，它們與軸位移和相對膨脹成比例。
傳感器和模塊的工作狀態被自動監測。在故障情況下，輸出"OK"（通道正常）狀態改變。
所有組態都由MMS 3910W組態軟件完成。
變送器的出廠設置為最常用的工作方式，工廠也可以按用戶要求進行設置。
技術參數：
傳感器輸入
兩路獨立的PR6422/..，PR6423/..，PR6424/..，PR6425/..和PR6426/..系列渦流傳感器輸入。
標準：
* 內置前置器："Lemo"接頭
可選：
* 內置前置器帶擴展量程："Lemo"接頭
* 外置前置器："Harting"接頭
測量范圍
根據所應用的傳感器，通過組態軟件可自由地選擇。
頻率范圍 （-3dB）：
低通濾波器： 10Hz
輸出特征值：
電流輸出范圍：
0/4-20 mA 或20-4/0 mA
最大負載：500歐姆
具有開路和短路保護
標準：
* 兩路電流輸出，與所選擇的特性成正比。開關量輸出可任意設置。
可選：
* 兩路電隔離的電流輸出，與所選擇的特性成正比。開關量輸出可任意設置。
* 不帶電流輸出：
緩沖傳感器信號
兩路用于分析和診斷的信號輸出，每通道一個，與動態傳感器信號成正比。通過端子可采集。
未經濾波的電壓輸出：+/-4.0V；誤差+/-2.5%
限值和通道監測
變送器共提供5個開關量輸出。限值可根據單個測量或聯合測量的值進行設定。除此之外，開關量輸出還可用于指示通道正常的狀態。通過組態軟件，開關量輸出可自由分配。
以下為可選項目：
* 不帶開關量輸出
* 5x光偶輸出
最大電壓：48V DC
最大電流：100 mA
最大功率：5W
* 5x繼電器節點
最大電壓：48V DC
最大電流：1A
最大功率：50W
* 5x光偶繼電器
最大電壓：48V DC
最大電流：500 mA
最大功率：25W
數據接口
標準
RS232接口用于變送器的組態和測量數據的顯示。
可選
* RS485帶EPRO V2.0協議
* PROFIBUS DP
線性誤差（不包括傳感器）
在25oC時為0.25%
線性誤差（包括傳感器）
標準量程
PR6422: 在25oC時最大+/- 1.75%
PR6423: 在25oC時最大+/- 1.25%
PR6424: 在25oC時最大+/- 1.75%
PR6425: 在25oC時最大 - 6.25%
PR6426: 在25oC時最大+/- 1.75%
帶擴展量程的線性誤差(包括傳感器)
參見數據說明書 CON011/91 +0.25%
溫 漂
< 0.08% / 10K
時漂 最大 1% f.s.d
供電電源
可選的冗余供電電源，二極管保護
額定 + 24V 直流
允許電壓范圍 +18-+31.2V DC
功耗 最大 6W， 取決于內部選擇配置
外殼
鋁，防腐蝕
保護等級
IP 65， 依據DIN 40050，IEC144，CE認證
EMC檢測
符合EN55011，EN61326標準
環境條件
（符合IEC359，DIN43745標準）
工作溫度范圍為-20 --- +65oC
任何情況下都應避免強的持續熱源。
允許相對濕度
0-95%，無凝露
振動與沖擊
沖擊：20g 超過2ms
振動：60Hz 情況下5 g
安裝方向
最好是電纜密封管向下
尺寸 參見圖
重量 取決于所選擇的硬件配置
凈重 ：最大1.3 Kg
毛重 ：最大 1.5 Kg
模塊和傳感器監測：
內部模件監測連續檢測以下功能：
* 輸入信號是否在允許范圍內
* 變送器與傳感器之間的電纜是否正常（沒有短路/斷路）
* 系統電壓
模塊和傳感器的監測狀態可以由開關量輸出。不同選項的詳細規范可查詢技術說明書。
重要組態參數：
所有組態都由MMS3910W組態軟件完成。
組態軟件不包括在變送器的供貨范圍內，需要單獨訂貨。
以下所列的可調參數可能依據所選的方式和功能的不同而有所變化。
* 每個通道的KKS標識
* 工作方式
* 傳感器靈敏度
* 安全柵的阻值
* 測量范圍
* 測量模式
* 每通道的線性化
* 反測量方向
* 特征變量
* 電流抑制
* 電流校驗
* 電流的平滑輸出
* 輸出電流選擇
* 通道正常限值
* 報警限值
* 開關量輸出的工作原理
* 限值遲滯
* 報警輸出的響應繼電器
* 測試值
開關量輸出：
變送器共提供5種開關量輸出，對每個開關量輸出都可以設置為限值或通道正常功能。開關量輸出可任意設置。通道正常的輸出可以基于單個通道，也可以基于雙通道或/與的邏輯關系。
限值可對單個通道進行設定，也可以對雙通道聯合設定，都具有保持功能。以下報警功能可選：
* 限值超過正方向
* 限值超過反方向
* 限值超過正和反方向
超出限值的狀態可通過開關量輸出。開關量輸出的選擇請參見技術參數規范書。
工作方式 ：
MMS3210/..位移變送器提供不同的測量方式，每種測量方式都可以通過組態軟件MMS3910W進行組態。
在單通道或不帶通道結果組合的雙通道工作方式下，根據所使用的傳感器，可測量相對軸位移。在帶有通道結果組合的雙通道工作方式下，可實現以下測量方式：
* 差值測量（K1/K2）
* 最大值測量（K1/K2）
* 錐面測量
* 雙錐面測量
* 串聯測量
訂貨選擇：
MMS3210/..軸位移變送器有以下選擇：
傳感器輸入K1/K2
兩路獨立的輸入通道，不聯合使用
* 內置前置器 [標準]
* 內置前置器 帶擴展量程
* 外置前置器
通訊
* RS232 [標準]
* RS485
* PROFIBUS DP
輸出特性
* 不帶
* 2x 標準輸出 [標準]
* 2x 帶電隔離的輸出
開關量輸出
* 不帶
* 5x 光偶輸出 [標準]
* 5x 繼電器（節點）
* 5x 光偶繼電器
顯示
* 不帶 [標準]
* 帶8位顯示
標準類型：
MMS 3210/010-000 內置前置器，RS232，不帶總線通訊，帶公共接地的電流輸出，無開關量輸出，無顯示 9100-03021
MMS 3210/011-000 內置前置器，RS232，不帶總線通訊，帶公共接地的電流輸出，帶開關量輸出，無顯示 9100-03022
附件：
MMS3910W 用于MMS3000變送器的組態軟件包 9510-00023
