磁力儀 型號:CTM-DI
CTM-DI磁力儀是一種具有世界先進水平的國產地磁測量儀器. 它可以精確地測定地磁偏角D和地磁傾角I,并可在地磁臺站和野外兼用.不但是當前世界上觀測D、I儀器中觀測精度最高的儀器之一,而且具有性能穩定、操作簡便、用途廣泛、易于攜帶等特點.同時一機多用,即不但可以精確地測定地磁偏角D,也可以精確測定地磁傾角I,與核旋儀測地磁總強度F配合使用,是很理想的地磁矢量觀測組合.而且,也可以作普通經緯儀使用,用以觀測方位角、經緯度等,改變了地磁觀測需同時配備一臺經緯儀的傳統作法.也取代了傳統的那種精度較低而且麻煩費事的地磁測量方法.

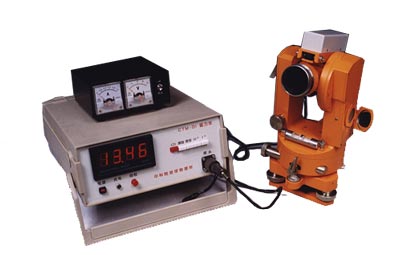

CTM-DI磁力儀是由無磁經緯儀和磁通門檢測系統兩大部分構成. 無磁經緯儀是高度“無磁“的,足以保證D和I的觀測精度,這也是它與普通經緯儀的本質區別. 磁通門檢測系統是一具有高靈敏度和高穩定度的電子檢測系統,其傳感器安置在無磁經緯儀的望遠鏡之上,經磁通門檢測系統的數字表盤顯示,通過無磁經緯儀高精度的測角系統,按一定觀測程序,可以精確地測定地磁偏角D和地磁傾角I.
CTM-DI磁力儀是一種質量性能良好的儀器.儀器出廠前要經過精心的校正和嚴格的檢驗與考核.目前已在我國主要地磁臺站和野外工作中投入使用,反映很好.
我國是世界上唯一能夠生產DI磁力儀整機的國家. CTM-DI磁力儀在主要性能方面,已經達到世界先進水平.價格則較國外同類儀器明顯低廉.目前該儀器已可批量生產.
CTM-DI磁力儀的研制單位是中國科學院原地球物理研究所(現中國科學院地質與地球物理研究所)
CTM-DI磁力儀主要技術指標
1. 基線值觀測標準偏差：σDB≤±0.10′，σIB≤±0.10′；
2. 觀測準確度：ΔD≤0.20′，ΔI≤0.20′；
3. 換向差：ΔD、ΔI＜10′；
4. 三方位基線值與平均值的最大差值：ΔD、ΔI≤0.20′；
5. 無磁經緯儀一測回水平方向標準偏差（室內）：≤±4″；
6. 整機磁化率顯示（安裝探頭前）：≤2×10-6；
7. 零場偏移：±1nT；
8. 零場偏移的溫度系數：0.01nT/ ℃；
9. 系統噪聲：＜0.2nT（pp）；
10. 最大分辨率：0.1nT；
11. 動態范圍： 兩檔 ×10 ±1999 nT
×1 ±199.9 nT 有過量程保護；
12. 顯示器至傳感器最小安全距離：2.0m；
13. 電源：交直流兩用，DC12V；AC220V；
14. 工作溫度范圍：－10 ℃ -＋40℃。
注：
1. 上述指標中的第八項為參考指標，但在工作溫度范圍內溫度系數的影響不低于原有樣機水平。
2. 經緯儀標準配置附件：校正針2支，螺絲刀1支，軟毛刷1支，絨布1塊，干燥劑1袋，儀器袋1個，物
鏡蓋1個。
