振動變送器 型號：MLV/D
變送器同 MLV 系列振動速度傳感器配套使用。
檢測旋轉機械的絕對振動，如軸瓦、機殼、機架振動等，并輸出振動的速度 (烈度)、位移值。
檢測由于轉子的不平衡、不對中、機件松動和軸承損壞等引起的振動增大。
供電電源：± 24VDC 供電電流不大于 30mA 。
輸出： 4~20mA 、 1~5V （對應用戶所選量程）
• 輸出精度： 2%
• 負載能力：不大于 500 Ω
• 測量參數：振動位移、振動速度（烈度）值。
• 變送器殼體：
外形尺寸： 100mm × 76mm × 66mm （長×寬×高）
安裝尺寸：（ 64 ～ 90 ）× 63mm 尺寸示意如下圖
采用 4 個 M4 × 40 螺栓安裝

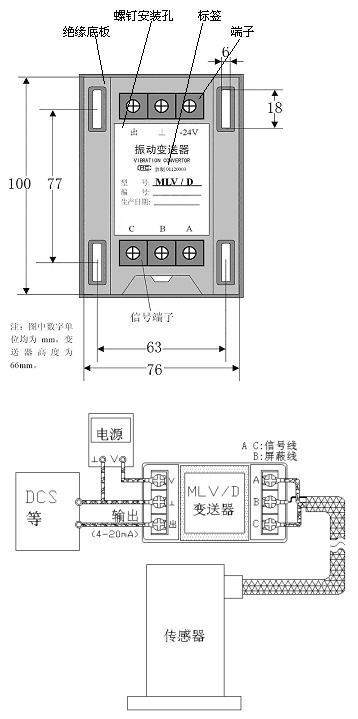

尺寸示意圖
定貨型號規格
A B C
MLV/D - □□ - □□ - □□
A ：□□ 量程：
00 ： 100 um pk – pk
01 ： 200 um pk – pk
02 ： 300 um pk – pk
03 ： 500 um pk – pk
04 ： 10 mm/s R
05 ： 20 mm/s R
06 ： 30 mm/s R
07 ： 100 mm/s R
99 ： 客戶要求
B ：□□ 電源：
00 ： -24VDC
01 ： +24VDC
99 ：客戶要求
C ：□□ 輸出：
00 ： 4 – 20 mA
01 ： 1 – 5 V
電氣聯接圖
