一體化工作站系統 型號:VRS8000
系統構成
VRS8000一體化工作站系統是一個基于計算機和單片機的集散型主從分布式振動監測故障診斷系統。該系統一般由采集站（智能數據采集箱，也稱下位機）及工作站（上位機）組成，二者通過網絡集成。采集站實時采集各種信號，并進行分析、存儲和顯示。采集站只能作波形、頻譜和趨勢等簡單分析，而其他復雜的分析和故障診斷就要在工作站才能進行，這種分工最大限度地簡化采集站上的操作，保證其數據采集和存儲的可靠性。工作站可為任何處于控制室、辦公室甚至遠在千里之外的的運行Windows操作系統的計算機，只要此計算機可通過網絡與采集站連接并安裝VRS8000工作站軟件。在工作站上可實時監測現場設備的運行狀態、對歷史數據進行故障分析診斷、備份歷史數據、修改系統參數、備份系統參數、升級系統程序等。
如果測點較多，采集站數量多于4個，或同時工作的工作站數量較多，為提高系統處理性能，可增設數據服務器。數據服務器接收、處理和存儲采集站的實時數據，同時為工作站提供數據服務。
圖1為VRS8000一體化工作站系統結構示意圖，其中采集站和工作站為必需項，其它為可選項。VRS8000一體化工作站系統強大的圖譜分析功能：
VRS8000系統所具備的專業診斷圖譜
常規圖譜 機組總貌 軸心軌跡圖
多值棒圖 軸心位置圖
波形頻譜圖 振動趨勢圖
極坐標圖
全息譜圖
過程振動趨勢圖 波德圖
單值棒圖 瀑布圖
空間軸線圖 甩負荷過程圖
起停機過程圖 變工況瀑布圖
盤車值、大軸垂直度、彎曲度計算 級聯圖
報表及日記 機組狀態列表 振動參數列表
過程量參數表 振動報警日記
過程報警日記 監測報表
系統日記 用戶記錄
VRS8000系統硬件設計的具體要求：
采用較大專用器件，如可編程帶通濾波器、可編程跟蹤帶通濾波器以及專用的AD/DC離器等，以縮小電路規模；采用SMT工藝，減小電路體積；采用軟修正參數，降低板卡的生產調試難度，提高信號的準確性。
⑴系統設計采用標準的、網絡的、分布功能和系統化的開放式的硬件結構。
⑵利用冗余硬件、自診斷和抗干擾等措施達到高可靠性。
⑶減少設備類型，即外圍設備、微處理器、電氣模塊、輸入輸出接口等模塊的類型和尺寸限制到最少，以減少所需備件的費用。
⑷系統中的I/O模塊是標準化的、積木式的，結構上是插入式的，容易替換，可帶電插拔。
⑸提供導軌和鎖件以防止插拔模塊時，引起損壞和事故。
⑹所有的處理模塊的元件清楚的標明，并且有適當?shù)脑\斷指示。
⑺一個元件故障不引起誤動作，一個單元故障不影響其它單元。
VRS8000一體化工作站系統功能：
實時在線監測，連續的數據采集顯示功能
·完善可靠的現場信號拾取功能
·準連續、極高速、同步整周期采集存儲機組的所有振動信號
·可高速準確地采集機組轉速及與機組狀況有關的過程參數
·可以動態顯示機組的運行狀態
自動識別機組的運行狀態
·正常運行狀態
·開停機狀態
·并網解列狀態
·空載狀態、振動異常危險狀態。
自動形成多種完備的數據庫，實現事故追憶
可以形成下列歷史數據庫
·歷史數據庫（小時、天、周、月、年）
·開停機數據庫
·變負荷數據庫
·異常數據庫
·黑匣子數據庫
·特征數據庫。
強大的振動分析功能
·時域分析：波形、幅值、軸心軌跡、軸心位置，軸系運動仿真；
·頻域分析：頻譜、相位、瀑布圖；
·變速過程：波特圖、極座標圖、級聯圖。
詳盡的故障診斷專家系統
診斷旋轉機械最常見的振動故障。
具有多種平衡計算方法，提供：
·最小二乘法影響系數計算；
·最小二乘法影響系數動平衡計算；
·諧分量法影響系數計算；
·諧分量法影響系數動平衡計算；
·矢量加減運算、剩余振動估算等功能。
強大的網絡功能
提供快速、可靠的遠程服務網絡接口，實現振動數據的實時遠程監測和故障診斷分析。
硬件采用模塊式結構，使用及維護極其方便。
具有良好、直觀的Windows界面，操作簡單方便。
可分析任一個或多個參量相對某個參量的變化趨勢，其中橫軸和縱軸可任意選定，時間段可任意設定。
事件列表功能，可記錄每一事件的詳細資料。
報表打印功能，可定時打印運行報表、自動打印操作記錄、屏幕拷貝等。
VRS8000一體化工作站系統除一般振動分析系統所具有的各種振動圖譜外，還有自己的特有功能，如：
軸系運動仿真圖
相關趨勢分析（橫坐標和縱坐標可任意選，時間段可任意設定）
多種動平衡計算
完備的數據庫管理
遠程診斷分析等等
技 術 性 能 指 標
|
名 稱 |
性 能 指 標 |
| 上位機配置 | 由用戶根據需要配置 |
| 輸入信號 | 位移傳感器、速度傳感器和加速度傳感器信號，其他過程量及各種智能儀表的標準信號輸出。 |
測量范圍 |
轉速0-5000r/min，0-20000r/min；振動0-500μm，0-1000μm，0-2000μm；軸位移、脹差＋15mm；電流4-20mA |
| 測試誤差 | 轉速≤1r/min，振動≤1μm，軸位移、脹差<0.01mm，相位<3°，其它<0.1％ |
頻率分析范圍 |
1/16X-32X轉頻，1/4X-128X轉頻，1X-1024X轉頻,經過補償，可測頻率下限為0.5Hz |
| 最高A/D單點采集速度 | >200KHz |
| 系統整體功耗 | <1500W |
通 訊 |
100Mbps以太局域網，TCP/IP通訊協議，MODBUS及OPC通訊協議，可以與廠內DCS、MIS系統通訊可遠程撥號網絡進行遠程通訊 |
| 測量硬件配置 | 可根據實際情況任意組合 |

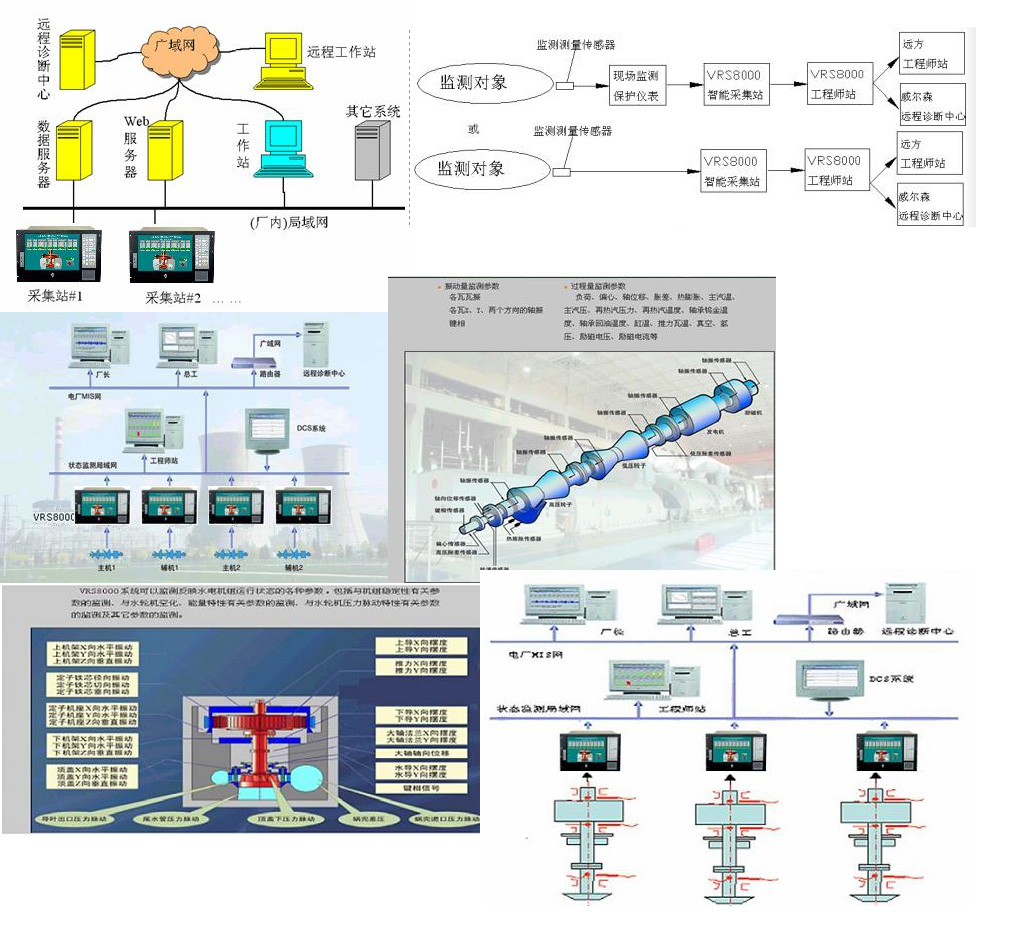

應用案例結構圖
1．汽輪發電機組
VRS8000一體化工作站析系統是針對工業領域中的大型旋轉機械研制、開發的，廣泛應用于汽輪機發電機組、水輪發電機組、燃?xì)廨啓C(jī)、壓縮機組、風機、泵、電機等設備的在線振動監測和故障診斷分析。
2．水輪發電機組
VRS8000一體化工作站系統可對水輪發電機組的振動擺度、壓力脈動、能量與空化、機組軸承動負荷、發電機空氣間隙進行監測與分析，涵蓋水輪機、發電機的狀態監測與故障診斷。整個系統基于全開放分布式在線監測系統的網絡結構，將對運行設備的監測、分析、診斷、維護和管理有機集成，實現遠程診斷與維護管理。
