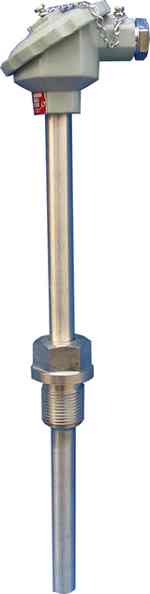

溫度變送器 型號：ZT-WB
1.簡介
ZT-WB系列溫度變送器包括WR系列熱電偶和WZ系列熱電阻，是本廠按照國家專業標準要求，專門為包裝機機械、服裝機械、印刷機械、橡膠機械和食品機械等各種輕工機械，以及電爐行業設計制造的新型工業測溫傳感器，和顯示儀表配合使用，可以用來測量各種生產過程中的液體、蒸汽、氣體、以及固體的溫度，具有抗震動，抗沖擊，耐高溫，和長壽命等特點，主要用于-200～1300℃范圍內的溫度測量和自動控制。
1、熱電偶工作原理
把兩種不同材料導體的一端連接在一起，當連接點的溫度和導體另一端的溫度不同時，由于電子熱運動的差異，會在導體內部產生熱電現象（塞貝克效應）。熱電偶就是利用這個現象做成的把溫度差量轉化成電勢量的溫度傳感器。
熱電偶的熱電勢隨著感溫端的溫度增高而增大，它的大小只與熱電極的材料及熱電偶兩端的溫度有關，而與熱電極的長度和直徑無關。
2、熱電阻的工作原理
由于電子熱運動，使金屬導體的電阻率隨著溫度的變化而變化，從而把外界溫度的變化轉化為技術電阻值的變化，熱電阻就是利用這個現象做成的把溫度差量轉化成電阻量的溫度傳感器。
2.技術參數
�。�1）傳感器類別、型號、分度號、允差和測量范圍
|
類 別 |
型 號 |
分度號 |
允差±℃ |
測量范圍℃ |
| 鎳鉻-鎳硅熱電偶 | WRN | K | 2.5℃或0.75%t | -40～1200 |
| 鎳鉻-銅鎳熱電偶 | WRE | E | 2.5℃或 0.75％t | -40～900 |
| 銅熱電阻 | WZC | Cu50 | 0.3+0.6%t | -50～150 |
| 鉑熱電阻 | WZP | Pt100 | 0.3+0.5%t | -200～850 |
●負載電阻：0～850 Ω
●輸出信號：4～20 mA
●基本誤差：±0.2%，±0.5%
●工作溫度：-20℃～700℃
●使用環境溫度影響：0.25%/10℃
●冷端補償誤差：0.5%/10℃
