降雨量傳感器 型號:LN024
構造原理
該傳感器也是用來自動測量降水量的儀器，主要由承水器、過濾漏斗、翻斗、干簧管、底座和專用量杯等組成。降水通過承水器，再通過一個過濾斗流入翻斗里，當翻斗流入一定量的雨水后，翻斗翻轉，倒空斗里的水，翻斗的另一個斗又開始接水，翻斗的每次翻轉動作通過干簧管轉成脈沖信號（1脈沖為0.1mm）傳輸?shù)讲杉到y(tǒng)。儀器測量范圍0-4mm/min。
安裝與調整

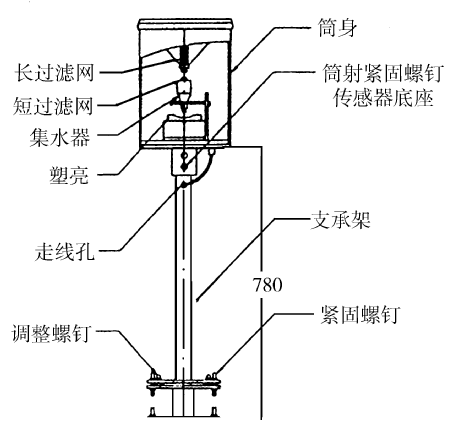

單翻斗雨量傳感器應安裝在觀側場內預制水泥座上（右圖）筒口離地70cm高，保持筒口水平。
安裝與檢查
先將承水器外筒安在觀測場內，底盤用三個螺釘固定在混凝土底座或木樁上，要求安裝牢固、器口水平。感應器安在外筒內，注意當上翻斗處于水平位置時，漏斗進水口應對準其中間隔板。最后將電纜線與室內儀器聯接，電纜線不能架空，必須走電纜溝（管）。
安裝完畢，將清水徐徐注入感應器漏斗，隨時觀察計數翻斗翻動過程，有無不發信號或多發信號現象。檢查室內儀器上是否采集到數據。最后注入定量水(60-70mm)，如無不發信號或多發信號的現象，且室內儀器的數據與注入水量相符合，說明儀器正常，否則須檢修調節
