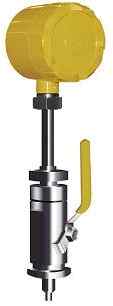

（插入式）熱式氣體流量開關 型號:NSD-3
概述與特點
NSD-3插入式氣體流量開關專門為大口徑管道使用面設計。一般口徑大于Φ200mm。
技術性能
◆ 傳感器：熱式傳感器
◆ 過程聯結：3/4” NPT 螺紋
◆ 插入探桿長：
L=300 適合不帶球閥，管路直徑在Φ300以內
L=400 適合管路直徑在Φ300以內，可帶球閥
L=500 適合管路直徑在Φ800以內，可帶球閥
L=600 適合管路直徑在Φ2000以內，可帶球閥
◆ 傳感器材質：不銹鋼1Cr18Ni9Ti；
其他規格特殊定貨
◆ 溫度范圍：＜100℃
＜120℃
＜200℃
◆ 電子部件使用溫度范圍：-20—80℃
◆ 工作壓力：＜1Mpa
◆ 反應時間：2～10秒
◆ 輸出：一個報警點單SPDT開關
一個報警點雙SPDT開關
上下限控制：SPDT開關
5A/220VAC，5A/24VDC
◆ 供電電源：24VDC或220VAC
◆ 量程：＜60m/s
◆ 精度：5%
◆ 重復性：±0.2%
◆ 開關點設定：根據用戶要求出廠時廠家
設定或用戶自己數字式鍵入設定
◆ 防爆：ExdⅡBT4
◆ 防護等級：IP65
◆ 模擬量輸出：特殊定律
◆ 外殼：鋁質熱噴涂
選型指南
| 型號 | 標記 | 過程聯結 | 測量桿長度 | 使用溫度 | 開關數量 | 供電 | 防爆 |
| NSD-3 | N | 3/4” NPT | |||||
| M | 非標 | ||||||
| 3 | 300 | ||||||
| 4 | 400 | ||||||
| 5 | 500 | ||||||
| 6 | 600 | ||||||
| 10 | ＜100℃ | ||||||
| 12 | ＜120℃ | ||||||
| 20 | ＜200℃ | ||||||
| Ⅰ | 一個SPDT | ||||||
| Ⅱ | 兩個SPDT | ||||||
| D | 24VDC | ||||||
| A | 220VAC | ||||||
| Ex | 防爆 | ||||||
| 量程 | 直接書寫口徑及流量范圍和報警點 | ||||||
