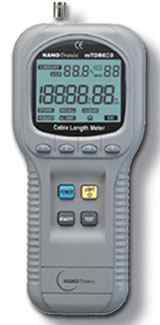

NANO TDR 網絡電纜測試儀 型號：mTDR020
* 產品簡介
mTDR020是進行LAN和電纜網絡管理的工具。它包含了mTDR020測試電纜的優點和那些可以使技術員更好解決LAN安裝眾所遇到問題的優點。Nanotronic的mTDR020向技術人員提供了簡單、實用的測試工具來確定故障點和各種電纜的全程長度，包括銅軸絞線，同軸電纜，5/6類寬帶線，測量范圍從5m到600m，最小分辨率為5cm。
mTDR020可以用來測試任何至少包括2種互相絕緣金屬的電纜，其中一個必須是電纜的護套，mTDR020內部有電阻匹配功能，可以測試25歐姆、50歐姆、75歐姆、100歐姆、125歐姆或150歐姆的電纜，這意味著它可以測試電力、電話、CATV和寬帶電纜。
mTDR020主要是設計來用作加快網路的測試速度。mTDR020可以快速的測試LAN電纜，驗證各種絞線故障：包括短路、斷路、交叉、分割和反向。
數字顯示直接顯示這5種錯誤。
mTDR020外套是一層高密度的丙烯腈-丁二烯-苯乙烯材料，具有高度的防水性和防塵性。
我們還向您提供一個軟外套和一個電纜夾具，mTDR020的電源是安裝在底部的4節5號電池
* 特點
- 高分辨率和高精度
分辨率：5cm
精度：讀數的±1% +10cm
- 大范圍電纜測試時可自動控制調節
- 自動調節量程
- 自動調零
- 自動調節靈敏度
- 輸出阻抗控制
- 高亮度（七段顯示）LCD
- 菜單簡單
- 電纜長度測試
- 內置39種標準電纜型號
- 具有20個附加空間可以進行V.O.P設置
- 高效電源管理
- 測試LAN電線的斷路、短路、交叉、分割和反向配對。
- 可設置聲調發生器
- 自由電感探頭
- 過載電壓保護：當線壓超過6.5V的時候，會發出報警聲以及會顯
示"OUCH"警告信息
* 應用
- mTDR020起初是為了電纜批發商、零售商、制造商、電工、電纜和
警報安裝等人員需要測試各種電纜長度以及斷路和短路而設計。
它可以測試線盤上、墻壁中、地底下的電纜的短路和斷路點的距
離。
- 應用范圍：
電話網絡維護、CATV網絡維護、電力分配管理、安防系統維護
* 自動V.O.P測試
- mTDR系列的自動V.O.P（傳播速度）測試功能使對各種型號的電纜
的高效測試變得可能。他可以自動獲得電纜V.O.P以使沒有經驗的
技術員也可以進行標準化的測試。附加的20個儲存空間可以用來
儲存自定義各種其他可能的V.O.P設置，使技術員可以經常對工作
中的各種電纜的V.O.P進行儲存。
* 電纜長度測試
- 測試LAN電線的斷路、短路、交叉、分割和反向配對，針對以上每
個特性測出相應的精確長度并定位。
- 最大量程可達600m
* 規格
- 除了特殊規定外，本規范所涉及到的溫度都是20攝氏度
- 溫度
操作溫度：0~60攝氏度
倉儲溫度：-20~70攝氏度
- 濕度：<85%
- 尺寸：
H:235mm x W:100mm x D:44mm
- 重量：
大約450克
- 附件
——標準件
用戶手冊
皮剪
4節5號電池
軟護套一個
BNC接RJ45適配器
聲調發電器的電感探頭
- 選件
RJ45接BNC
