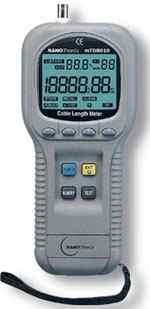

NANO TDR電纜故障定位儀 型號：mTDR010
* 產品簡介
mTDR010是一種先進的利用時域反射技術來測量電纜長度和查找故障點的儀器，它利用其內部先進的測試部件向用戶提供了優良的測試性能。mTDR010可以用來測試任何包括至少兩種互相絕緣的金屬的電纜。mTDR010內部有電阻匹配功能，可以測試25歐姆，50歐姆，75歐姆，100歐姆，125歐姆或150歐姆的電纜，這意味著它可以測試電力、電話、CATV和寬帶電纜。mTDR010在網絡測試領域中是一種獨特的運用時域反射儀測試電纜長度的儀器，它可以向您提供高精度的測試結果，包括電纜長度，以及電纜的名義傳輸速度。
mTDR010外套是一層高精密度的丙烯腈-丁二烯-苯乙烯材料，具有高度的防水性和防塵性。
我們還向您提供一個軟外套和一個電纜夾具，mTDR010的電源是安裝在底部的4節5號電池。
* 特點
- 低損耗數字電纜測試儀/TDR故障定位儀
- 全自動調整測試，可以測試電力、電話、CATV和寬帶電纜。
- 高分辨率和高精度
分辨率：50cm
精度：讀數的±2% +50cm<100m
讀數的±2% >100m
- 大范圍電纜測試時可自動控制調節
- 自動調節量程
- 自動調零
- 自動調節靈敏度
- 輸出阻抗控制
- 高亮度（七段顯示）LCD
- 菜單簡單
- 電纜長度測試
- 內置39種標準電纜型號
- 具有20個附加空間可以進行V.O.P設置
- 高效電源管理
- 過載電壓保護：當線壓超過6.5V的時候，會發出報警聲以及會顯
示"OUCH"警告信息
- 通過CE驗證
* 應用
- mTDR010起初是為了電纜批發商、零售商、制造商、電工、電纜和
警報安裝等人員需要測試各種電纜長度以及斷路和短路而設計。
它可以測試線盤上、墻壁中、地底下的電纜的短路和斷路點的距
離。
- 應用范圍：
電話網絡維護、CATV網絡維護、電力分配管理、安防系統維護
* 自動V.O.P測試
- mTDR010系列的自動V.O.P（傳播速度）測試功能使對各種型號的
電纜的高效測試變得可能。他可以自動獲得電纜V.O.P以使沒有經
驗的技術員也可以進行標準化的測試。附加的20個儲存空間可以
用來儲存自定義各種其他可能的V.O.P設置，使技術員可以經常對
工作中的各種電纜的V.O.P進行儲存。
- V.O.P（傳播速度）：可以從1.0%到99.9%
- mTDR010自動V.O.P測試功能對各種電纜進行測試它也可以自動從
電纜中獲得電纜的V.O.P，它的這種功能使那些沒有經驗的技術員
也能隨時進行標準化的測試。
- mTDR010還提供了20個存儲空間，是操作人員可以自行存儲電纜的
V.O.P。
- 測試電纜的長度不得小于10m。
* 規格
- 除了特殊規定外，本規范所涉及到的溫度都是20攝氏度
- 操作溫度：0~60攝氏度
- 倉儲溫度：-20~70攝氏度
- 濕度：<85%
- 機械參數：
尺寸：H:235mm x W:100mm x D:44mm
重量：大約450克
可以在室外、室內使用
- 附件
——標準件
用戶手冊
皮剪
4節5號電池
軟護套一個
- 選件
本型號沒有選件
* 電纜長度測量
- 最大量程可達3000m
- 1%步進零調整
- 電纜長度測量功能
- 正常情況下的線纜總長
- 有短路情況下的線纜長度
- 無短路情況下的線纜長度
- 斷路情況下的線纜長度
