速度傳感器 型號：SZ-6
SZ－6型振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。
技術指標
靈 敏 度: 50mv/mms-1
頻 率 響 應: 10Hz ～ 1000Hz
自振頻率：10Hz
可 測 振 幅: ≤2000μm(P－P)
最大加速度: 10g
測 量 方 向: 垂直或水平
安 裝 方 式: 在傳感器底部中心孔用一只雙頭螺釘固定
使 用 環 境: 溫 度 -40℃ ～ 100 ℃
相對濕度 ≤ 90 ％
外 形 尺 寸: Φ35×78mm
重 量: 350g
3.安裝
1、安裝位置：水平或垂直安裝于被測振動點上，以傳感器底部M10螺釘固定。

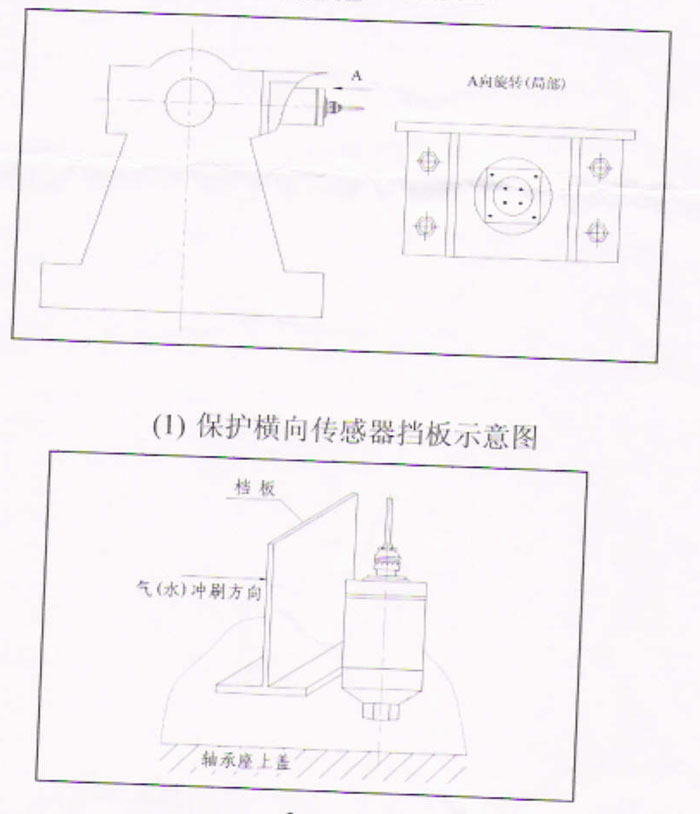

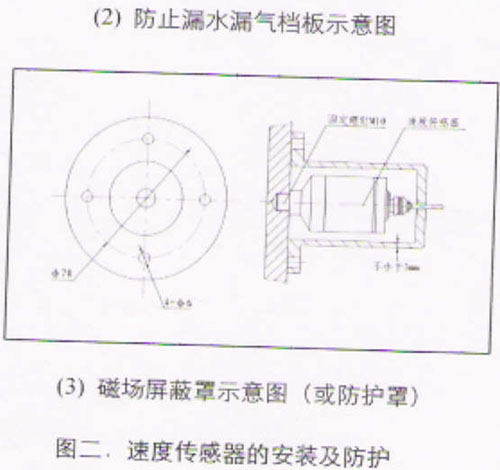

2、安裝尺寸及規范：參看圖三（速度傳感器的安裝及防護），若傳感器安裝位置受到高溫蒸汽等沖刷時，為降低傳感器環境溫度、需加防護措施，一般情況下可不加防護。

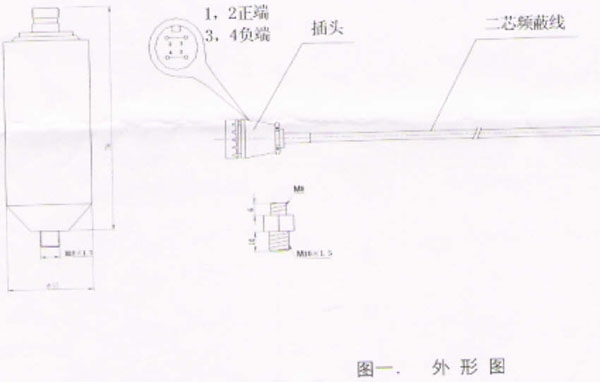

3、使用和絕緣要求。傳感器輸出為懸浮接地、在連接傳感器的插頭、插座上，都標有1、2、3、4的數字。考慮到接線牢固可靠，將“1、2”和“3、4”接負端，與振動監控儀的連接導線要求有良好的絕緣性能，采用兩芯屏蔽電纜，電纜的屏蔽層一端浮空，另一端在振動監控儀的外殼接地。
傳感器的安裝本廠配用M10的固定螺釘。對傳感器安裝的防護措施，本廠備有防護罩供應，其余由用戶因地制宜自行處理。
